の空気圧 PTFE- ライニング バタフライ バルブは、空気圧アクチュエータとフッ素樹脂ライニング技術を組み合わせた自動制御バルブです。腐食性の高い媒体、迅速な応答、遠隔操作を必要とするアプリケーション向けに特別に設計されています。圧縮空気を使用してバルブプレートを回転させ、媒体のカットオフまたは調整を実現します。化学、製薬、環境保護業界の自動プロセス制御で広く使用されています。
グニーPTFE- ライニング バルブでは、バルブ本体全体にライニング プロセスが採用されており、ライニング材料には通常、FEP (F46)、PTFE (F4)、PCTFE (F3)、PO、FRPP、その他のフッ素樹脂が含まれます。これらは、石油、化学薬品、染料、農薬、酸およびアルカリ製造産業、その他の腐食性媒体のパイプラインに広く適用できます。ただし、フッ素樹脂-でライニングされたバルブは、重大な温度制限を受けます。当社はフッ素樹脂-ライニングのバタフライバルブとフッ素樹脂-ライニングのボールバルブを提供しています。PTFEラインバルブのリストについては、お問い合わせください。
空気圧 PTFE- ライニング バタフライ バルブ設計・製造基準
技術仕様:GB
設計規格:AGB/T 12237、ASMEB16.34
対面:GB/T 12231、ASMEB16.34
フランジエンド:GB/T 9113 JB 79/HG/ASMEB16.5
テストと検査: GB/T 13927 GB/T 26480 API598
空気圧 PTFE- ライニング バタフライ バルブ仕様
呼び圧力:1.0、1.6、2.5MPa
強度試験圧力：1.5、2.4、3.8MPa
シールテスト:1.1、1.8、2.8MPa
ガスシート試験：0.6MPa
バルブ本体材質: カスティロン、カーボンスチール、ステンレス、Stffi
適用媒体:酸アルカリおよびその他の腐食性媒体
適用温度:-29〜150度
空気圧 PTFE- ライニング バタフライ バルブ: 構造と動作原理
空気圧アクチュエータ: 複動式または単動式（スプリング リターン）シリンダを採用し、ギア トランスミッションを介して高トルクを供給し、バタフライ プレートを 90 度回転させて開閉します。大口径バルブには合理的な構造と高出力トルクを備えたフォーク式トランスミッションを採用しています。-
バタフライバルブ本体：
バルブ本体、バタフライプレート：フッ素樹脂（PTFE、FEP等）を全面被覆。バルブ ステムは、媒体との接触を隔離するために完全にプラスチックでコーティングされたプロセスを使用しており、耐食性を確保しています。-
シール構造: 4 段階のシール設計 (バタフライ プレート ラジアル シール + アキシャル圧縮シール + バルブ ステム パッキン シール + フランジ ガスケット シール)、- 耐熱性 SI ゴムおよび PTFE 複合バルブ シートと組み合わせて、漏れゼロを実現します。一部のモデルは摩耗を軽減するために二重偏心設計を採用しています。
駆動方式：手動、電動、空圧駆動モードに対応。空気圧アクチュエータには、自動操作を実現するための電気信号フィードバックインジケータおよびアクセサリを装備できます。
空気圧 PTFE- ライニング バタフライ バルブの性能上の利点:
- 強い耐食性：フッ素樹脂ライニングは強酸（硫酸、塩酸など）、強アルカリ、有機溶剤などの腐食媒体に耐えることができ、幅広い媒体に適しています。
- 優れたシール性能: 4 レベルのシール構造により漏れがゼロであることが保証され、ANSI B16.104 クラス VI 規格に適合しており、漏れ要件が厳しい用途に適しています。
- 操作が簡単：空気圧ドライブは低トルクで、90度回転で素早く開き、開閉トルクが60％以上減少し、空気圧装置のエネルギー消費が40％削減されます。
- 優れた流量調整性能：直線に近い流量特性であり、調整性能に優れており、精密な流量制御が必要なシーンに適しています。
- コンパクトな構造：重量を30%～50%削減し、設置スペースは同仕様のゲートバルブに比べて1/3となり、限られたスペースへの配置が容易です。
- 長寿命: 全プラスチック製のバルブ シート設計により、電気化学的腐食のリスクが排除され、加圧開閉サイクルが 50,000 回を超えた後でも漏れがゼロを維持できるため、耐用年数が 3 ～ 5 倍長くなります。{0}}
空気圧 PTFE- ライニング バタフライ バルブの用途:
- 化学工業：原料の搬送、反応器の出入り口の制御、塩酸や硫酸などの強酸や有機溶剤の取り扱いに使用されます。
- 石油・ガス産業: 海洋石油プラットフォームとシェールガス採掘のニーズを満たし、石油、ガス、水の流れと圧力を制御します。
- 電力産業: 火力発電所の循環水システム、化学水処理システム、水力発電の出入口に適しています。
- 新エネルギー産業: 風力発電の冷却システムや太陽光発電のエネルギー貯蔵システムで、流体の輸送と規制を制御するために使用されます。
- バイオ医薬品産業: 高純度の原材料、中間体、最終製品を輸送し、培地の汚染を防ぎ、医薬品の品質を確保します。{0}
- 電子情報産業: 半導体製造における高純度ガスと化学試薬の輸送を制御し、高清浄度および低漏洩要件を満たします。{0}
- 食品および飲料業界: 飲料の瓶詰め、食品加工、包装に使用され、食品グレードの衛生要件を満たしています。{0}}
- 環境保護産業: 廃水処理プラントの廃水輸送および排ガス処理システムの流れと方向を制御し、腐食性コンポーネントに適応します。

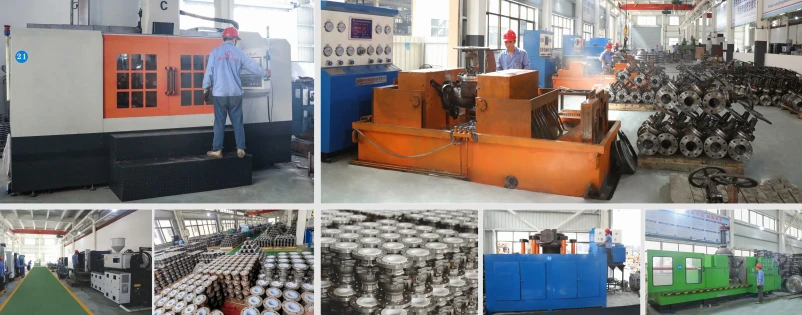

グニー空気圧 PTFE- ライニング バタフライ バルブ工場
GNEE グループは複数の規格のバルブを提供しています。バルブの製品リストおよび図面については、お問い合わせください。
