電動PTFEライニングボールバルブとは

のPTFEライニング電動ボールバルブ電動アクチュエーターで駆動する工業用バルブです。バルブ本体とボールはフッ素樹脂（ポリテトラフルオロエチレンプロピレンF46、パーフルオロエチレンプロピレンFEP、ポリテトラフルオロエチレンPTFEなど）でライニングされています。耐食性、シール性、操作性の柔軟性に優れており、化学、石油、製薬、食品などの業界における腐食性の高い媒体の搬送・制御に適しています。

ジーニーグループ電気を製造するPTFE-ライニングボールバルブ。バルブ本体とボールコアは、高圧射出成形プロセスを使用して、耐食性と耐老化性-のあるパーフルオロエチレン プロピレンで裏打ちされており、その結果、信頼性の高い耐食性とシール性能が得られます。-耐腐食性の電気製品についてはお問い合わせください- PTFE-ライニングボールバルブ.

PTFE-ライニングボールバルブ部品材質

電動PTFEライニングボールバルブのコア構造と動作原理

構造組成

バルブ本体: フッ素樹脂で裏打ちされた金属基板（炭素鋼やステンレス鋼など）で、シームレスな耐腐食層を形成しています。-厚さは通常 3 ～ 5 mm、接着強度は 2.5MPa 以上です。

ボール: 円形の貫通穴を備えた開閉要素。-フッ素樹脂で裏打ちされ、回転角度の差をなくし、圧力変化によるバルブ ステムの飛び出しを防止するためにバルブ ステムと一体成形されています。

電動アクチュエータ：4～20mAのアナログまたは電気信号を受信し、減速機構を介してバルブステムを回転駆動し、ボールを0度～90度の範囲で回転させ、オン/オフ制御を実現します。

シール コンポーネント: フッ素樹脂で裏打ちされたボール表面にぴったりとフィットするソフト シール バルブ シート (PTFE や FEP など) を採用しています。-、漏れゼロのシールを実現します。-

電動PTFEライニングボールバルブの動作原理

開状態: 電動アクチュエータがボールを駆動して 90 度回転させ、ボールを弁座から分離し、媒体が流路を通って流れるようにします。

閉状態：ボールバルブがシートに密着し、流路を遮断します。媒体はフッ素樹脂ライニングのみと接触するため、金属基材の腐食を防ぎます。

調整機能: 流量は、V-ライニングされたフッ素樹脂-のバルブコアノッチと流路の間の重なり部分を変えることで調整できます。 O- 形のバルブコアは急速遮断に使用されます。-

PTFEライニング電動ボールバルブの主な利点:

高い耐食性:

フッ素樹脂ライニングは、強酸（硫酸やフッ化水素酸など）、強アルカリ（水酸化ナトリウムなど）、有機溶媒（ジクロロメタンなど）、およびあらゆる濃度の酸化媒体（塩素など）に耐えることができます。適用温度範囲が広い（-50℃～180℃）。

ステンレス鋼のバルブと比較して、フッ素樹脂でライニングされたバルブはフッ化水素酸や濃硝酸などの腐食性の高い媒体に対して耐性があり、30% 安価です。{0}

優れたシール性能:

ソフトシール バルブ シートとフッ素樹脂ライニングのボール バルブの組み合わせにより、漏れがゼロになり、高純度媒体の搬送に適しています。-

アクチュエーターには位置センサーが組み込まれており、バルブの状態に関するリアルタイムのフィードバックを提供し、リモート モニタリングをサポートします。{0}{1}

柔軟で便利な操作性

電気駆動により、最大 1000 メートルの距離にわたる遠隔制御または自動制御が可能になります。空気源が不要なため、圧縮空気を使用しないシナリオに適しています。

素早いオン/オフ: 開閉には 90 度回転するだけで済みます。低い流動抵抗と強力な流動能力。

信頼性と耐久性に優れた構造

バルブ本体はインベストメント鋳造により精密鋳造されており、高い強度と滑らかな外観を実現しています。ライニングにはピンホールがなく（漏れ検出電圧 15kV 以上）、長寿命が保証されます。

過負荷保護機能、手動緊急機能、停電時にバルブを安全にリセットする自動リセットクラッチを装備しています。

PTFEライニング電動ボールバルブの用途

化学工業

硫酸と塩酸を含む腐食性媒体の流量の調整 (例: 染料生産工場)。

リンと塩素を含む非常に有毒な腐食性媒体の輸送を制御します (農薬合成プラントなど)。

環境処理

シアン、クロム酸を含む電気めっき廃水の流量調整。

酸塩基中和槽への強酸と強アルカリの注入量を正確に制御し、pH 値を安定させます。{0}

冶金産業

非鉄金属電解槽内のフッ素-と塩素-を含む電解液の循環流量を制御します。

混合硝酸とフッ化水素酸の供給速度の調整（酸洗生産ラインなど）。

製薬および化学産業

医薬品原料合成反応器における腐食性溶媒 (例、ジクロロメタン) の供給速度の調整。

農薬中間体の調製における臭素-と窒素-を含む腐食性媒体の流量を制御します。

PTFEライニング電動ボールバルブの選定とメンテナンスのポイント

選択基準

媒体の特性: 温度、圧力、腐食性に基づいてライニング材料を選択します (例: 高温には PFA、強溶媒には PTFE)。

流量要件: パイプライン システムの流量要件に基づいてバルブ直径とボール通路の形状を選択します (温度制御用の V- タイプ、急速遮断用の O- タイプ-)。

制御方法: 要件に応じて電動アクチュエータのタイプ (例: マルチ-ターン Z- タイプ) と制御システム (例: 4-20mA 信号) を選択します。

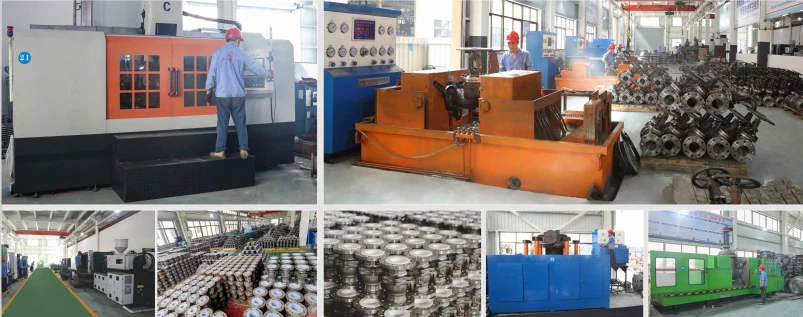

電気PTFEライニングボールバルブ工場

GNEEグループはカスタマイズサービスを提供しており、バルブをカスタマイズするには図面をお送りください。
