トラニオンボールバルブは、中心となる制御要素として回転ボールを使用するバルブの一種です。媒体の流れは、ボールとバルブシートの接触または分離によって制御されます。名称の「トラニオン」とは、ボールの両側にある支軸構造のことを指します。この設計により、高圧、大径、複雑な動作条件において独自の利点がもたらされ、産業用流体制御の重要な機器となっています。- GNEEグループは、さまざまな産業用途に適したトラニオン型ボールバルブを製造しています。見積もりのために図面を送信します。
トラニオンボールバルブの部品
トラニオン型ボール バルブの主要コンポーネントには、ボール、トラニオン、シート、ステム、本体が含まれます。{0}
ボール: ボール表面にはパイプの内径と一致する円形の貫通穴が加工されており、全開時の流体抵抗が最小限に抑えられます。-ボールは通常、さまざまな媒体要件に合わせてステンレス鋼、炭素鋼、または耐食性合金で作られています。-
トラニオン：ボールの両側に対称に配置されたトラニオンはベアリングを介してバルブ本体に接続され、固定構造を形成します。トラニオンはボールの軸方向の変位を制限するだけでなく、強固な支持により作動トルクを低減し、高圧下でもバルブの開閉を容易にします。
シート: シートはバネ仕掛けの設計を採用しており、摩耗を自動的に補償し、シール圧力を維持します。{0}}一部のハイエンド モデルには、シートの周囲に潤滑ポートがあり、潤滑剤を注入して閉じる際の摩擦を軽減し、耐用年数を延ばします。
バルブステム：バルブステムはキーによってトラニオンに接続され、駆動装置（手動、空圧、電動）の回転トルクを伝達します。ステム シールはスタフィング ボックス構造を採用し、バネ仕掛けの設計と組み合わせてメディアの漏れを効果的に防ぎます。-
バルブ本体: バルブ本体は通常、一体成形の鋳造または鍛造構造で、耐圧性を確保するためにボールに適合する材料が使用されています。{0}}内部流路設計は、流体の乱流を低減し、圧力降下を低減するために最適化されています。
トラニオンボールバルブの特長
デザインを切り詰める
トラニオン構造によりボールの回転がより安定し、摩擦が軽減され寿命が長くなります。
高圧用途に適しており、優れたシール性能を発揮し、媒体の漏れを防ぎます。{0}
高性能素材-
バルブ本体とボールは通常、ステンレス鋼や合金鋼などの耐食性素材で作られており、過酷な媒体環境に適応します。{0}
シール材には PTFE、PPL、硬質合金が含まれており、さまざまな動作要件に対応します。
双方向シール
固定ボール設計により双方向の漏れゼロが実現し、システムの安全性が確保されます。
低い作動トルク
バルブ シートの自動予締め設計により、開閉に必要なトルクが軽減され、操作が容易になります。{0}
長寿命と低メンテナンス
精密な機械加工と高品質の素材により、長期にわたる安定したバルブ動作が保証され、メンテナンス コストが削減されます。{0}{1}
トラニオンボールバルブの技術的利点
耐圧性と耐温度性
公称圧力範囲は 150LB ～ 2500LB、温度範囲は -196 度～+600 度で、極端な動作条件に適応します。
シール性能
ソフト シール（PTFE など）は低温、低圧の条件に適しています。一方、ハード シール（硬質合金など）は高温、高圧の環境に適しています。{{0}{0}{1}
低い流体抵抗
フルボア設計により流体抵抗が最小限に抑えられ、エネルギー消費が削減されます。-
素早い開閉
切り替えは 90 度回転するだけで完了するため、緊急遮断シナリオに適した高速応答時間を実現します。-
カスタマイズサービス
材質、寸法、接続方法（フランジ、ねじ、フェルールなど）のカスタマイズにも対応し、お客様のニーズに合わせて対応いたします。
アプリケーション:
- 石油化学産業: -熱分解炉での高圧オイルおよびガス制御 (耐圧 70MPa 以上)、酸性媒体の輸送。
- 電力エネルギー: 火力発電所の蒸気パイプライン、原子力発電所の冷却システムのバルブ。
- 環境工学: 廃水処理、微粒子を含む排ガスの遮断。{0}}
- 冶金産業: 溶融金属の流量調整、高温の排ガス排出。-

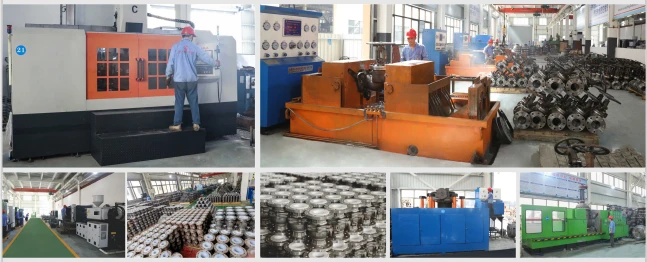

GNEEトラニオンボールバルブ工場
中国の大手バルブメーカーである GNEE Group は、バルブのカスタマイズと品質検査サービスを提供しています。カスタマイズされたバルブを入手するには、お問い合わせください。
