ウォームギヤ換気バタフライバルブとは

ウォーム ギア換気バタフライ バルブは、溶接鋼板バルブ本体と油密封止めリング構造を備えており、コンパクトなサイズ、軽量設計、簡単な取り付けが特徴です。{0}バタフライプレートとバルブ本体の間に膨張ギャップを設け、熱膨張・収縮による詰まりのリスクを軽減します。

手動、ウォームギア、空圧、または電気の駆動方式をサポートしており、開閉トルクが低く、柔軟な操作が可能です。呼び圧力は0.05MPa、媒体温度範囲は-30度～-350度、漏れ率は3%以下、弁本体は主に炭素鋼製、弁軸は炭素鋼またはステンレス鋼から選択可能です。メディア流速の上限は25m/sです。

GNEE グループはバルブの製造を専門としています。図面の入手につきましては、お気軽にお問い合わせください。

ウォームギヤ換気用バタフライバルブ 主な性能仕様

ウォームギヤ換気用バタフライバルブ 構造上の特徴

バタフライプレートとバルブボディの設計

中心線バタフライ プレート設計が採用されており、バタフライ プレートとバルブ本体の間に大きな膨張ギャップがあり、熱膨張と収縮による詰まりを効果的に防止します。

バルブ本体にオイルシールリングを装着しており、シール面に隙間がなく、漏れが少なく確実にシールできます。

一部機種には三重偏心メタルシール構造を採用し、カム効果を利用してフリクションを低減し、長寿命化を図ります。

駆動方式

ウォーム ギア ドライブ: ウォーム ギアの減速により出力が向上し、操作に必要な労力が少なくて済むため、より大きな操作力を必要とする中圧および低圧のパイプラインに適しています。

その他の駆動方法: 手動、空気圧、電動アクチュエータを装備して、さまざまな動作条件 (遠隔制御や自動調整など) に適合させることができます。

材料の選択

バルブ本体、バルブプレート、バルブシャフトなどの主要コンポーネントは、炭素鋼、ステンレス鋼、合金鋼、クロム-モリブデン-チタン鋼でできており、さまざまな媒体や温度条件（耐食性や高温耐性など）に適応できます。-

ウォームギア換気バタフライバルブの性能上の利点

柔軟な開閉、便利な操作
バタフライプレートの90度回転で開閉が完了します。必要な操作トルクが低く、省力化と軽量化が図られ、応答時間が速い（電気/空圧ドライブは第 2 レベルの応答を達成できます）-。

優れたシール性能
金属密封タイプは、ステンレス鋼複合柔軟黒鉛材料を使用しており、耐熱温度は 400 度までで、高温条件に適しています。-弾性シールタイプは主にニトリルゴムを使用しており、90〜100度の中低温環境に適しています。

シールペア間に目に見える隙間がない
低い漏れ率、高い清浄度要件を満たします (製薬業界での無菌生産など)。

強い流量、低い圧力損失
バタフライ プレートの厚さは、媒体がバルブ本体を通って流れるときの唯一の抵抗です。バルブによって生成される圧力降下は非常に小さいため、高流量調整シナリオに適しています。--。

強力な適応性、長寿命
媒体の特性に応じてさまざまな材料とシール方法を選択でき、腐食性、高温、高圧環境などの過酷な条件に適応できます。-

金属-シールされたバルブは耐用年数が長く、弾性-シールされたバルブはメンテナンスが簡単で、漏洩ゼロを維持しながら 50,000 回を超える加圧開閉サイクルに対応します。

ウォームギヤ換気用バタフライバルブ 用途

化学工業

硫酸や塩酸などの腐食性の高い液体の流量と圧力を制御し、生産の安全性を確保します。

排煙脱硫装置および脱窒装置で、石灰石スラリーや石膏スラリーなどの腐食性媒体を搬送および制御します。

電力産業

発電所の冷却循環水システムの流量調整により、機器の冷却効率を確保します。

排ガス排出システムの排ガス流を制御して、汚染物質の排出を削減します。

冶金および建材産業

生産環境の空気品質を維持するための、高炉や転炉などの設備の換気と空気交換。

セメントおよびガラスの生産ラインのガス流を調整してプロセスパラメータを最適化します。

環境工学

下水処理場のばっ気風量を調整し、処理効率を向上させます。

廃棄物焼却工場の焼却炉の吸気量を制御し、完全燃焼を確保します。

換気システム

大型ショッピングモールやオフィスビルの全館空調換気システムにおいて、エリアごとに給気量を調整して快適な室内環境を作り出します。

鉱山換気システムでは、有害なガス濃度の変化に迅速に対応し、鉱山労働者の安全を確保します。

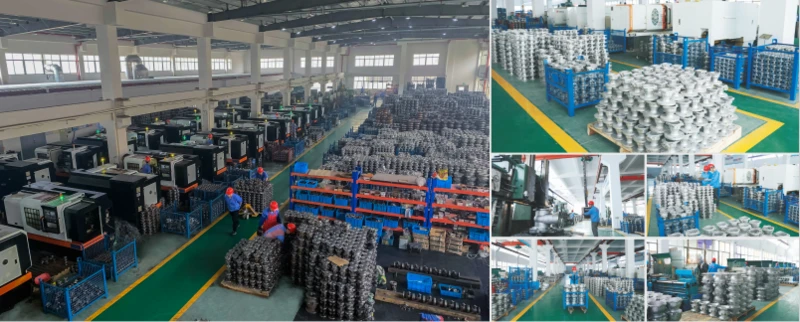

ウォームギア換気バタフライバルブ工場

GNEE グループは数百台のバルブ製造および試験設備を所有し、カスタマイズされたバルブ サービスを提供しています-あなたの図面を私たちに送ってくださいご希望に合わせて-お作りいたします。‌
