電気調整弁は、産業オートメーション制御システムの中核となるアクチュエータであり、電気アクチュエータとバルブ本体から正確に組み立てられています。電気エネルギーによって駆動され、バルブの開度を継続的に調整し、パイプライン媒体の流量、温度、圧力などの重要なパラメータを正確に制御します。これらは、石油化学、電力、冶金、環境保護産業で広く使用されています。
従来の空気圧調整弁と比較して、電気調整弁には、省エネ、環境への優しさ（電力を消費するのは動作時のみ）、設置の容易さ（空気圧配管が不要）などの大きな利点があり、現代の産業オートメーションのアップグレードにとって重要な選択肢となっています。
GNEE グループはバルブの製造を専門としています。図面の入手につきましては、お気軽にお問い合わせください。
技術仕様
サイズ: 1 "-4"、DN25-DN100
材質：304/316L
圧力: 10bar
温度：-30～150度
電気調整弁の構造
電気調整弁は、電動アクチュエータと調整弁を機械的に接続して組み立て、その後試運転して設置することによって構築されます。
電気調整弁の主な構成部品
構成材料: バルブ本体、バルブカバー、パッキングランド、バルブステム、バルブディスク、シールリング、インジケーター、バルブステムナット、ナットスリーブ
材質：ねずみ鋳鉄、鋳鋼、ステンレス鋼、真鍮
電気調整弁の動作原理
電源：DC24V、AC220V、AC380Vなど
入力制御信号: DC4-20mA または DC1-5V
フィードバック制御信号：DC4-20mA（負荷抵抗500Ω以下）
バルブは産業用オートメーション制御システムから信号 (例: 4~20mA) を受信してバルブを駆動し、バルブコアとシートの間の断面積を変化させて、パイプライン媒体の流量、温度、圧力などのプロセスパラメータを制御します。-これにより、自動制御が実現されます。
新しいタイプの電気調整弁アクチュエータにはサーボ機能が組み込まれており、標準化された 4 ～ 20mA または 1 ～ 5V の DC 信号を受け入れます。電流信号を対応する線形変位に変換し、バルブ開度を自動的に制御して、圧力、流量、温度、パイプライン内の流体のレベルなどのプロセスパラメータを継続的に制御します。
電気調整弁の流量特性
電気調整弁の流量特性は、弁の両端の圧力差が一定に保たれる条件下で、弁を通過する媒体の相対流量と弁の開度との関係です。
電気調整弁の流量特性には、線形、等パーセント、放物線の 3 種類があります。
電気調整弁の応用分野
電力、化学、冶金、環境保護、水処理、軽工業、建材産業における産業オートメーション システム。
電気調整弁の設置
電気調整弁は、水平パイプラインの下の作動ピストンの上端に取り付けるのが最適です。温度センサーは任意の位置に取り付けることができますが、その全長が制御媒体に浸漬されている必要があります。
電気調整バルブには通常、信号 (0 ～ 10 V または 4 ～ 20 mA) を受信してバルブを制御して調整するアクチュエーターが含まれています。また、制御のニーズに応じて、インテリジェントなネットワーク制御システムに統合して、制御を最適化し、リモート監視を実現することもできます。
電気調整弁の電気原理:
動作原理: モーターは 220VAC または 380VAC で駆動され、制御信号は 4 ～ 20mA です。バルブには、電流信号をステッピング モーターの角度ストローク信号に変換するコントローラーが含まれています。モーターが回転し、ギア、レバー、またはギアとレバーの組み合わせを介してバルブ ステムを駆動し、直線または角度ストロークを実現します。
フィードバック: モーターの動作は、ギアの回転を通じて、3 つのコネクタのスライド式レオスタットを介してバルブ位置信号を出力します。-さらに、3 つのリミット信号 (全開、全閉、コモン線) があります。
電気調整弁の分類:
ZAZP 型電動ストレート-シングル-シート調整弁
ZAZN 型電動ストレート-ダブル-シート調整弁
ZAZM/P型電動スリーブ調整弁
ZAZQX型電動三方合流（分流）調整弁-
ZAZS型電気角調整弁
ZAZS型電気角調整弁

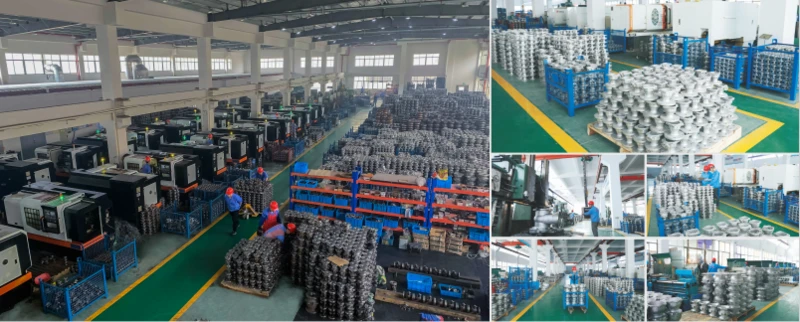

電気調整弁工場
GNEE グループは数百台のバルブ製造および試験設備を所有し、カスタマイズされたバルブ サービスを提供しています-あなたの図面を私たちに送ってくださいご希望に合わせて-お作りいたします。
