V-ポートボールバルブ

A Vポートボールバルブは特殊なタイプのボール バルブで、その中心的な特徴はバルブ コア（ボール）の流路にある V- 形のノッチです。通常のフルボアまたはレデュースドボアのボールバルブとは異なり、V- 形状のノッチ設計により、このバルブは流量調整において優れた性能を発揮します。

バルブが開くと、バルブステムがボールを回転させると、V 字型のノッチがパイプの流路と徐々に整列し、流体が通過する断面積が直線または等しい割合で変化し、媒体の流量を正確に制御できます。-この特性により、V- タイプ ボール バルブは、化学、製紙、水処理、電力、冶金産業など、精密な制御が必要な産業システムで広く使用されています。

GNEE グループは 18 年間バルブを製造しており、世界 150 以上の国と地域の顧客にバルブ ソリューションを提供してきました。バルブをカスタマイズ – 設計相談を始めましょう!

V-ポートボールバルブの技術パラメータ

サイズ：DN25～DN500（1インチ～20インチ）
圧力: ANSI 150LB ～ 900LB
接続形式：フランジ接続
材質：A216-WCB、A351-CF8、A351-CF8M
パッキン：PTFE、フレキシブルグラファイト
圧力温度レベル：-20～350度

Vポートボールバルブの特長

V-字型のノッチデザイン

AV- 形状のノッチがボールコアの片側に形成されており、金属製のバルブシートとの間にくさび形のせん断効果を生み出します。-ボールコアが回転すると、V-字型のノッチとバルブシートの間の流れ面積が連続的に変化し、流量調整が行われます。この設計により、バルブに自己洗浄機能が与えられ、繊維状の不純物が除去され、媒体の蓄積が防止されます。-

固定ボール構造

固定ボール設計により、圧力によるボールの移動を防ぎ、摩擦と摩耗を軽減し、耐用年数を延ばします。バルブシートにはバネが組み込まれており、漏れ率が 10⁻⁶ × 定格流量係数以下で確実にシールされます。-

偏心構造と硬化処理

一部のモデル (V1000V ハードシール偏心 V- タイプ調整ボール バルブなど) は偏心設計を特徴としています。ボールコア表面には硬質クロムメッキ、イオン窒化処理、超音波溶射などの処理を施し、表面硬度を向上させ、耐摩耗性、耐食性を向上させています。

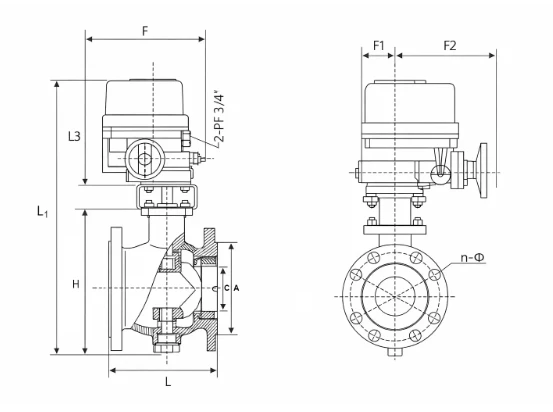

サウジアラビアの顧客向けにカスタマイズされた V- タイプのボール バルブの図面

Vポートボールバルブの主な外形寸法:

フランジ寸法 – PN16 (国家標準)

Vポートボールバルブの性能上の利点

精密な制御能力

流量特性はほぼ等しいパーセンテージで、比率を 100:1 ～ 300:1 まで調整できるため、幅広い動作条件にわたって正確な制御が可能です。たとえば、製薬業界では、厳しい投与量要件を満たすために一定の流体の流れが保証されます。

低抵抗、高流量

流線型のバルブ本体設計により流体抵抗が低減され、高い流量能力が得られるため、より小さなバルブ サイズでも経済的な操作が可能になります。同時に、デュアルベアリング構造により始動トルクが低減され、感度と機械的安定性が確保されます。

メディア耐性
繊維、小さな固体粒子、パルプ、下水、鉱物スラリーなどのスラリーを含む媒体に適しています。 V- 形状のノッチのせん断力により、詰まりを効果的に防止し、バルブの詰まりを防ぎます。

密閉性と信頼性

メタルハードシール構造と弾性荷重圧力補助シールシートを組み合わせることで、長期的なシール性能を保証します。-弁体は一体構造で剛性が高く、外部漏れのリスクが少なく、配管圧力の影響を受けません。
