A 自動密閉式発電所ゲート バルブ-シールを実現するために媒体の圧力に依存するタイプのバルブです。そのゲートは流体の方向に対して垂直な方向に移動します。シールを強制する追加の外力を必要とせずに、ゲートのシール面が媒体の圧力によって弁座に押し付けられてシールが完了します。
GNEE グループは 18 年間バルブを供給してきました。バルブをカスタマイズ –デザイン相談スタート！
セルフシール式発電所ゲート バルブの技術パラメータ
材質：炭素鋼（強度重視のWCB、WCC）、ステンレス鋼（耐食性重視のSS304、SS316）、鋳鉄
サイズ範囲:DN50-DN800
接続オプション: フランジ、ねじ込み (NPT、BSP)、突合せ溶接、ソケット溶接
使用圧力:クラス150～クラス2500
動作温度:-29度から425度
シーリング オプション: 金属-対-、弾性シート、グラファイト、PTFE
製造方法:鋳造、鍛造、機械加工
適用媒体：水、油、ガス、蒸気、化学流体
製造規格:API 600、API 602、ASME B16.34
| 呼び圧力(Lb) | 強度試験 | ウォーターシール試験 | ガスシール試験 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
主要部分の素材は、自動密閉式発電所ゲート バルブ-
| ボディ、ボンネット、ゲート | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| シール面 | Cr13または超硬合金 | ボディ（W）または超硬合金（Y） | ||||
| ステムと内部パーツ | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| フィラー | 柔軟なグラファイト | |||||
| ガスケット | ステンレス製うず巻ガスケット | |||||
| 適切なメディア | 水、蒸気、油など | 硝酸およびその他の腐食性媒体 | 強力な酸化媒体 | 酢酸およびその他の腐食性媒体 | ||
| 適切な温度 | -29～425度 | -40～500度 | ||||
主な形状と接続寸法自動密閉式発電所ゲート バルブ-
| 呼び径 | 主要寸法と接続寸法 | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150ポンド | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300ポンド | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
自動シール式発電所ゲート バルブの動作原理
自動シール式発電所ゲート バルブの中心的な機構は、媒体圧力に基づく自己強化シールです。-その構造には、バルブ本体、バルブ カバー、ゲート、バルブ ステム、セルフシール コンポーネント（柔軟なグラファイト リングや金属シール リングなど）が含まれます。-
クローズドプロセス: 媒体は高圧端から入り、圧力によってゲートが低圧端に向かって押され、同時にバルブ カバーとバルブ本体の間の接続部分にあるセルフシール リングが圧縮されます。-圧力が大きくなるほどシールリングの変形が大きくなり、小さな隙間を埋めて信頼性の高いシールを形成します。
開放プロセス: バルブステムが回転してゲートが上昇し、媒体圧力が自動的に解放され、シールリングが元の形状に戻り、開放抵抗が軽減されます。
強制シール ゲート バルブとの比較: 従来の発電所ゲート バルブは、ゲートをバルブ シートに押し付けるのに外力（ハンドルや電気機器など）を必要としますが、自動シール式発電所ゲート バルブは媒体圧力を利用して「外力ゼロ」シールを実現するため、特に高圧条件に適しています。-
セルフシール式発電所ゲート バルブの構造上の利点-
- セルフ-シール設計: バルブ カバーと本体はテーパーフィットを採用しています。セルフシールリング（柔軟なグラファイトや低炭素鋼など）-は圧力下で膨張し、加工誤差や熱変形によって生じる隙間を埋めます。
- 硬質合金シール面: ゲートとバルブ シートのシール面は、厚さ 3 mm 以上のコバルト-ベースの硬質合金で覆われています。これにより、耐摩耗性、耐浸食性があり、通常のバルブの3～5倍の寿命を実現します。
- 耐食性-バルブ ステム処理: バルブ ステムの表面は窒化処理されており、HV800 以上の硬度を実現し、耐食性を 2 倍にし、錆による詰まりの問題を軽減します。
セルフシール式発電所ゲート バルブ アプリケーション-
-高圧および過酷な環境:
電力産業：主蒸気配管（圧力10MPa以上）、温度変動に適応し、弁カバーボルトの緩みを防止します。
石油化学産業: 高温-重油パイプライン (500 度以上)。媒体の漏洩を防ぎ、火災の危険を回避します。
原子力発電所: 一次冷却システム (放射性媒体)、金属製シールリングにより漏洩ゼロが保証され、安全性が保証されます。
腐食性メディア パイプライン:
化学製品の製造: 腐食性の高い媒体（硫酸、塩素-アルカリなど）用のパイプライン、硬質合金のシール表面は化学腐食に耐えます。
ほこり-を含むメディア パイプライン:
高炉ガス パイプライン: 高圧（0.8-1.2MPa）、粉塵-を含む媒体、輸入されたセルフシール式ゲート バルブは耐摩耗性があり、掃除が簡単で、ダウンタイムの頻度が減少します。

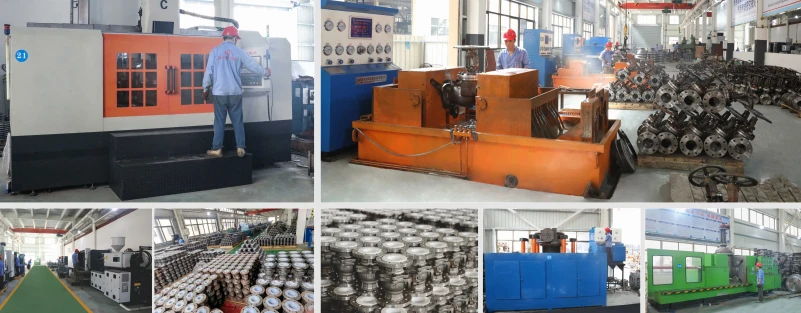

セルフシール式発電所ゲートバルブ工場
