電動トリプルオフセットバタフライバルブ

の電動トリプル-偏心バタフライ バルブ長寿命、省エネタイプの電動バタフライ バルブです。-その構造は三次元コア形成原理を使用して設計されており、バルブシートはハードシールとソフトシールの両方に適合する多層構造を採用しており、精巧な製造プロセスを示しています。-電動トリプル偏心バタフライバルブは、バルブ本体、バタフライプレート、多層バルブシート、バルブステム、伝達機構などの主要コンポーネントで構成されています。-

電気金属-シート バタフライ バルブには、コンピュータや産業機器から 4～20mA DC または 1～5V DC 制御信号を直接受信できる角度ストローク電気アクチュエータが装備されています。バルブ位置フィードバック信号と設定値との偏差に基づいて、アクチュエーター駆動モーターのステップ距離 (PID 制御) をインテリジェントに調整し、バルブまたはその他のデバイスの開口部の正確な位置決めを達成すると同時に、4 ～ 20mA DC 位置フィードバック信号を出力します。

したがって、電気金属-シート付きバタフライ バルブは、冶金、電力、石油、化学、空気、ガス、可燃性ガス、給排水業界の自動制御に広く使用されています。

GNEE Group は、カスタマイズされたサービスを提供する中国の大手バルブ メーカーです。Global Valve Solutions – 今すぐ当社の専門家にご連絡ください!‌

電動トリプル-偏心バタフライ バルブ 技術パラメータ

炭素鋼（強度重視のWCB、WCC）、ステンレス鋼（耐食性重視のSS304、SS316）

サイズ範囲:2インチ～48インチ (DN50-DN1200)

接続オプション:フランジ付き

作動圧力: 最大 300 psi (20.7 bar)

動作温度:-29度から200度

シーリング オプション:EPDM、PTFE、金属-対-、NBR、FKM

製造方法:鋳造、鍛造、機械加工

適用媒体：水、油、ガス、空気、化学流体

製造規格:API 609、ASME B16.47、MSS-SP-67、BS EN 593、ISO 5752

電動トリプル-偏心バタフライ バルブ構造：

偏心の原理

第一偏心：バルブシャフトをバタフライプレートの中心からオフセットさせ、開閉時のバタフライプレートとバルブシート間の摩擦を低減します。

第二偏心：弁軸を弁本体シール面の中心からオフセットさせ、開閉時の素早い離脱を実現します。

3 番目の偏心: バルブ シートのシール面は特定の角度で傾斜しており (円錐偏心)、バタフライ プレートとバルブ シート間のライン シールを確保し、金属-対-のハード シール構造を形成します。

三次元偏心効果: バルブステム軸オフセット、バルブボディチャンネル軸オフセット、偏心角設計により、シール面の摩擦接触ゼロが実現され、開閉時の機械的摩耗や傷が排除されます。-

主要コンポーネント

バタフライ プレート: コバルト-ベースの硬質合金またはステンレス鋼で肉盛溶接されており、耐摩耗性と耐腐食性-に優れています。-大型バタフライプレートはトラス構造を採用し強度を高めています。

バルブシート: 金属材料と非金属材料（ステンレス鋼 + 柔軟なグラファイトなど）を組み合わせた多段構造-で、高温、高圧、腐食性媒体に適応します。

シール リング: 軟層と硬層のステンレス鋼シートと柔軟なグラファイトを組み合わせたもので、硬質金属シールと弾性シールの両方の特性を組み合わせて、双方向のセルフロック シールをサポートします。-

駆動ユニット：電動、手動、ウォームギヤ駆動、エア駆動など多方式に対応し、複数位置（90度回転、180度回転）での取り付けが可能です。

電動トリプル-偏心バタフライ バルブ主な構成材料

電動トリプル-偏心バタフライ バルブ取付接続寸法

電動トリプルオフセットバタフライバルブの応用

石油化学産業:

接触分解装置や水素化分解装置などの高温、高圧のパイプラインでの遮断と調整のためのゲート/ストップ バルブを置き換えます。{{0}{1}{2}{2}}

耐食性材料（例: 316L、ハステロイ）は、硫黄含有油および酸/アルカリ媒体に適しています。{4}

電力産業:

ボイラー給水および蒸気パイプラインの流量制御、最大 600 度の温度に耐えます。

脱硫および脱窒システムにおけるスラリーの調整。 -耐摩耗性設計によりバルブの寿命が延びます。

地方自治体の建設:

都市の暖房および給水ネットワークの双方向規制。流れ抵抗が低いため、エネルギー消費が削減されます。

廃水処理における汚泥と排ガスの規制。シール性能により漏れや汚染を防ぎます。

特別な条件:

極低温用途（LNG の貯蔵および輸送など）でステンレス鋼を使用し、-196 度までの耐熱性を備えています。

防爆電気バタフライ バルブ-は、炭鉱ガスの排水や危険な化学物質の保管と輸送に使用されます。

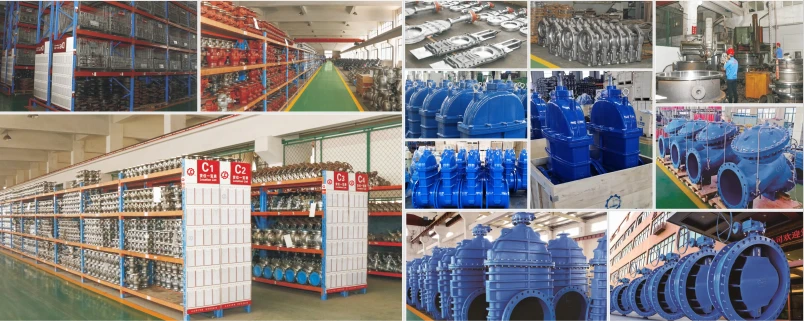

電動トリプルオフセットバタフライバルブ工場
