調整可能な減圧弁流体パイプラインの圧力を調整するために使用されるバルブ装置です。手動または自動調整により、流体圧力を設定範囲内で減圧して安定化させるもので、化学、石油化学、電力、防火、暖房システムなどで広く使用されています。
その中心構造には、メインバルブ、パイロットバルブ、ダイヤフラム、スプリング調整装置が含まれており、油圧差動またはパイロット制御原理を利用して出口圧力を自動的に調整します。
このバルブはピストンまたはパイロット操作構造を採用しており、バネの圧縮によって設定圧力を調整し、動圧と静圧を低減する二重の機能を備えています。{0}標準公称圧力は 0.6 ～ 16.0 MPa をカバーし、バルブ本体の材質にはステンレス鋼、鋳鉄、銅合金が含まれており、さまざまな媒体要件に適応します。
設置時にはフィルターが必要であり、バルブ本体の方向は流体の流れの方向と一致している必要があります。防火システムには追加の排水設備が必要であり、温水プロジェクトでは循環圧力の不均衡を防ぐ必要があります。パイプの直径に応じて、50 mm 未満のパイプには直線構造が使用されますが、50-100 mm のパイプにはパイロット操作の設計が推奨されます。-高層ビルでは、圧力の安定性を維持するために、異なるパイプ直径を備えた並列構成を使用できます。
GNEE グループは工業用バルブの大手メーカーであり、世界中の顧客にバルブ ソリューションとカスタマイズ サービスを提供しています。緊急バルブの注文 – 今すぐお問い合わせください。
調整可能な減圧弁の技術パラメータ
サイズ範囲: DN40～DN800
圧力範囲：PN10～PN25
エンド接続: フランジ付き
材質：ダクタイル鋳鉄/炭素鋼
シール：EPDM/NBR
バルブ設計: ダイヤフラム-タイプの調整可能な減圧弁
対面: ISO 5752
テストと検査: API 598
適切な媒体: 水、空気、非腐食性流体-
調整可能な減圧弁の主な技術パラメータ
| 呼び圧力PN | 1.0MPa | 1.6MPa | 2.5MPa |
|---|---|---|---|
| シェルテスト圧力 | 1.5MPa | 2.4MPa | 3.75MPa |
| シール試験圧力 | 1.1MPa | 1.76MPa | 2.75MPa |
| 出口圧力調整 P2 | 0.10～0.8MPa | 0.16～1.3MPa | 0.25～2.0MPa |
| 使用温度 | 80度以下 | ||
| 適用媒体 | 水、原水 | ||
調整減圧弁の主要外形寸法
| DN (mm) | 長さ(mm) | ふーむ） |
|---|---|---|
| 40 | 240 | 270 |
| 50 | 240 | 270 |
| 65 | 270 | 340 |
| 80 | 300 | 400 |
| 100 | 350 | 440 |
| 125 | 460 | 460 |
| 150 | 480 | 500 |
| 200 | 500 | 640 |
| 250 | 605 | 690 |
| 300 | 690 | 840 |
| 350 | 800 | 950 |
| 400 | 900 | 1150 |
| 500 | 1100 | 1550 |
| 600 | 1300 | 1600 |
| 700 | 1400 | 1750 |
| 800 | 1500 | 1900 |
調整減圧弁の機能と原理
圧力調整
バルブ内のスプリングまたはピストンの予圧を調整することにより、バルブディスクとバルブシートの間の開口部が変化し、それによって流体が流れる断面積が制御されます。-入口圧力が変化すると、バルブディスクが自動的に移動して出口圧力を一定に保ちます。ユーザーはノブ、ハンドル、または電動アクチュエーターを使用してスプリングのプリロードを調整し、出口圧力の設定値を調整できます。
圧力の安定化
入口圧力が変動したり、下流側のガス消費量が変化したりした場合、減圧弁が動的に開度を調整して出口圧力を設定値付近で安定させ、過度の高圧や低圧による機器の損傷を防ぎます。
調整式減圧弁の構造構成
調整機構
マニュアルタイプ：ハンドルまたはノブを回転させることでスプリングプリロードを直接変更します。圧力調整頻度が低いシナリオに適しています。
自動タイプ：電気または空気圧アクチュエータを装備しており、遠隔制御または自動化システムへの統合が可能です。頻繁な調整や無人操作が必要なシナリオに適しています。
圧力検出素子
ダイヤフラムタイプ: 弾性ダイヤフラムを利用して出口圧力の変化を感知し、バルブディスクを駆動します。シンプルな構造で素早い応答性を実現。
ピストン タイプ: 圧力調整はピストンとスプリングの相互作用によって行われ、高圧または高流量の用途に適しています。{0}{1}{2}
バルブ本体とディスク:
バルブ本体は通常、鋳鉄、ステンレス鋼、または銅合金でできており、耐食性と高圧耐性を備えています。-ディスクとシートは正確に取り付けられており、シールと調整の精度が保証されています。
調整可能な減圧弁の特長
調整可能性
ユーザーは、バルブや付属品を交換することなく、バルブの設計範囲内で必要に応じて出口圧力を自由に設定できます。
高圧安定化精度
精密な調整機構と検出素子により、出口圧力の変動範囲は通常 ±5% 以内に制御されます。
高い耐久性
主要コンポーネントは耐摩耗性および耐腐食性の素材で作られており、長期の連続運転に適しています。{0}{2}{1}
安全保護
一部のモデルには過圧保護装置 (安全弁など) が装備されており、出口圧力が設定値を超えると自動的に圧力を解放し、システムの損傷を防ぎます。
調整可能な減圧弁の用途
産業部門
ガス供給システム: 圧縮空気、窒素、酸素など、装置が一定の圧力下で動作することを保証します。
蒸気システム: 蒸気圧力を制御して、過圧によるパイプラインや機器の損傷を防ぎます。油圧システム: 油圧ポンプとアクチュエーターを保護するために油圧を調整します。
民間用途
ガスパイプライン: 天然ガスまたは液化石油ガスの圧力を下げて、ガスストーブ、給湯器、その他の機器の安全な動作を確保します。
給水システム: 高層ビルの水圧が過度に高くなったり低くなったりしないように水圧を調整します。-
特別な用途
実験装置: 精密機器に安定したガスまたは液体ソースを提供します。
医療機器: ガス圧の正確な制御が必要な人工呼吸器や麻酔器など。

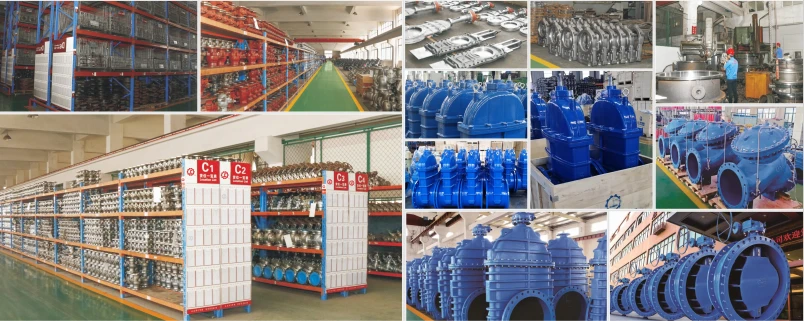

調整可能な減圧弁工場
