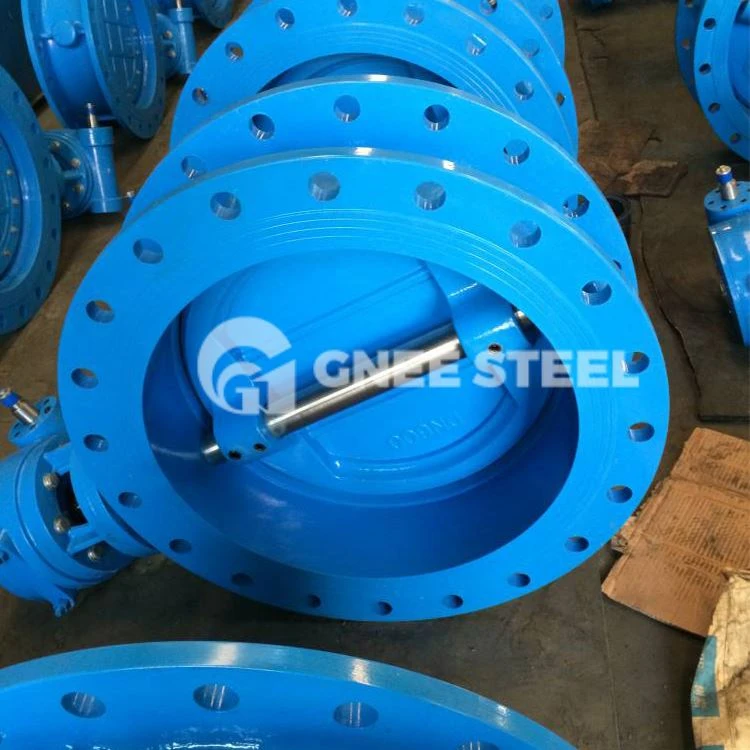

フランジ付き高性能バタフライバルブは、特に大口径バルブに適しています。 大径規制の分野で幅広く使用されています。 フランジ形バタフライバルブは全開時の流動抵抗が小さいです。 バタフライプレートの開き角度が約15-70度の間の場合、フランジバタフライバルブは媒体流量を非常に敏感に制御できます。 また、フランジバタフライバルブのバタフライプレートは回転時の拭き取り特性があるため、浮遊粒子媒体を含むパイプラインでも使用できます。 シールの強度によっては粉体にも使用可能です。 そして粒度の高いメディアパイプライン。
| 規格 | ISO 5752、BS 5155、API 609、MSS-SP{{4}}、ASME B16.10、ASME B16.5、DIN 3202 |
| 材料 | 炭素鋼、ステンレス鋼、アルミニウム青銅、モネル、ハステロイ、チタン、二相鋼、スーパー二相鋼、その他の特殊鋼 |
| 圧力定格 | ANSI 150# ～ ANSI 1500# |
| サイズ範囲 | 2" ～ 140"- 50mm ～ 3500mm (ご要望に応じてより大きなサイズも可能) |
| 接続を終了する | RF、RTJ |
| オプションのシートリング | 弾力性のあるRPTFE; 金属シート付きインコネル (用途に応じて防火) |
| 作動 | 手動、空気圧、電動、油圧 (カウンターウェイト)、電気油圧式 |
高性能バルブ
- 特徴
しっかりと閉まるデザイン。
一体型のバルブボディ材質は耐食性に優れた鋳鋼またはステンレス鋼です。
A564 Gr.製の高強度ワンピースステム。 630/PH 17-4。
ISO 5211 取り付けパッド、2"-12" 角シャフト付き。 14"-24" キー付き接続により、手動 (レバーとギア)、空気圧、電動アクチュエータを直接取り付けることができます。
ダブルオフセット構成、テーパーアングルディスクデザイン。 最大流量、最小抵抗で高いCvを実現。
バルブシートは、軟質 (PTFE/RTFE) ニトリルゴム、EPDM、VITON、または金属 (A240 Tp 304/316) 耐火性バルブシートでご利用いただけます。 ソフトシートとメタルシートは交換可能です。
グランド フランジは、シールを損傷する可能性のある不均等な荷重分散を防ぎます。
内部トラベルストップ設計により、ディスクの過度の動きを防ぎ、バルブシートへの損傷を最小限に抑えます。
バックアップ リングは 125 ～ 200 AARH の表面仕上げで入手でき、標準およびスパイラル巻きガスケット設計と互換性があります。 外径はガスケットのシール面内に埋め込まれており、外部漏れを防ぎます。
頑丈なハンドルと10-位置ノッチプレートにより、ディスクが正確な角度で停止するように位置決めされます。
