フランジ型ボールバルブ

フランジ付きボール バルブは、2 つのパイプ フランジ間に直接ボルトで固定される 4 分の 1 回転のバルブです。{0}}レバーを 4 分の 1 回転させると、本体内の穴あきボールが回転し、流れが真っ直ぐ通過するか、完全に停止します。ボールの穴がパイプと一致すると、バルブが開きます。流れを横切って90度回転すると、密閉されます。

本体のキャビティはパイプの内径に合わせたサイズになっているため、媒体は圧力損失がほとんどなく、遮るもののない真っ直ぐな経路を移動します。シンプルなレバーとコンパクトなボディを組み合わせたそのストレートスルー設計は、パイプを切断せずに保守できる信頼性の高い迅速な遮断が必要なラインのあらゆる場所でフランジ付きボールバルブが一般的である理由です。-

フランジ付きボールバルブの仕組み

ボールは両側に 1 つずつ、2 つの座席の間にあります。開いた位置では、流体がボールのボアを通過します。ハンドルを回すとボールが 90 度回転し、その固体面が下流側のシートに押し付けられ、流れが遮断されます。シールはハンドルを締めることによってではなく、ボールに対して保持される 2 つの柔らかいシート (通常は PTFE) によって行われます。

ここでは 2 つの設計の詳細が重要です。フローティング ボール バルブにより、圧力がかかるとボールが下流側にわずかに移動するため、下流側のシートをより強く押すことができます - 圧力が高くなるほど、シールが強くなります。トラニオン-に取り付けられたボールはベアリングの上下で保持されるため、大型サイズや高圧でも作動トルクが低く抑えられます。

仕様

ボディ構成

フランジ付きボール バルブには、1 ピース、2 ピース、3 ピースのボディがあり、選択によってバルブのメンテナンス方法が変わります。-

ワンピース-- ボディは一体的に鋳造または鍛造されるため、ボールとシートは端まで取り付けられます。これは最も安価で、ボルトによる接合部に漏れがありませんが、インラインで修理することはできません。シートが摩耗するとバルブ全体が外れます。

2個-個- 体はボルトで固定された 2 つの半分に分割されます。バルブはシートとボールの交換のために開くことができますが、通常はラインから取り外す必要があります。

3個-個- 2 つのエンド キャップが中央ボディにボルトで固定されています。中間セクションはパイプの接続を妨げることなくスイングアウトするため、シートの交換を迅速かつ安価に行うことができます。

材料の選択

ボディの材質は、ライン媒体、圧力、温度に合わせて選択されます。

鋳鉄とダクタイル鋳鉄は、中圧での一般的な水、空気、非腐食性のサービスに対応します。{0}}

WCB（炭素鋼）はプロセスラインの高圧・高温に適しています。

CF8 (SS304) および CF8M (SS316) は腐食性媒体を扱います。 CF8M に含まれるモリブデンは、塩化物および弱酸での耐孔食性を向上させます。

これらすべてのバルブでは、ボールとステムは通常ステンレス鋼であるため、接液金属部品は清潔な状態に保たれ、柔らかい PTFE シートが実際のシールを行います。

密閉性と温度制限

PTFE シートは幅広いメディアを保持できますが、およそ -25 度から +150 度に制限されます。それを超えると、材料が柔らかくなり、シールが早期に機能しなくなります-。これが、高温使用後にフランジ付きボールバルブが漏れる最も一般的な原因です。蒸気、熱油、または 150 度を超えるその他の媒体の場合は、RPTFE (強化) または PEEK シートを指定し、注文前にメーカーに定格温度と圧力を確認してください。

代表的な用途

フランジ付きボール バルブは、ラインの確実な遮断と時折の遮断が必要な場合に使用されます。-

水処理と都市供給ライン

HVAC 冷温水回路

酸、溶剤、酸素サービスを含む化学物質の移動

天然ガスと圧縮空気の供給

石油および石油化学プロセスライン

防火システム

端にフランジが付いているため、大規模ライン (およそ DN50 以上) や、洗浄や検査のために分解する必要があるサービスでは自然な選択となります。

フランジ型ボールバルブの選び方

紙の上では完全に見える仕様書には、バルブの寿命を決定する 1 つの詳細が欠けていることがよくあります。注文する前に次のことを確認してください。

媒体と温度- これにより、ボディの材質よりもシートの材質が大きく設定されます。

圧力クラス- バルブの PN またはクラス評価をライン フランジの評価と一致させます。同じジョイント上で PN フランジとクラス フランジを混合しないでください。

本体材質- は、コストだけでなく、耐食性と耐圧性を重視して選びます。

サイズと口径- フルボア（流量制限なし、ピギングやスラリーに必要）が必要か、リデュースボア（軽量で安価）が必要かを確認します。

フランジ規格- EN 1092、ASME B16.5、または JIS;ボルトのパターンは既存のパイプ フランジと一致する必要があります。

手術- レバーは約 DN150 までは問題ありません。それ以上では、ギアオペレーターまたはアクチュエーターがトルクを管理しやすくします。

試験と検査

すべてのバルブは工場から出荷される前に圧力テストが行​​われます。シェルテストでは本体に圧力をかけて鋳物からの漏れがないことを確認し、シートテストではボールシールが定格圧力でしっかりと密閉されていることを確認します。標準的なテスト手順は API 598 または EN 12266-1 に従います。酸素やその他の重要なサービスのために、バルブも梱包前に脱脂および洗浄されます。

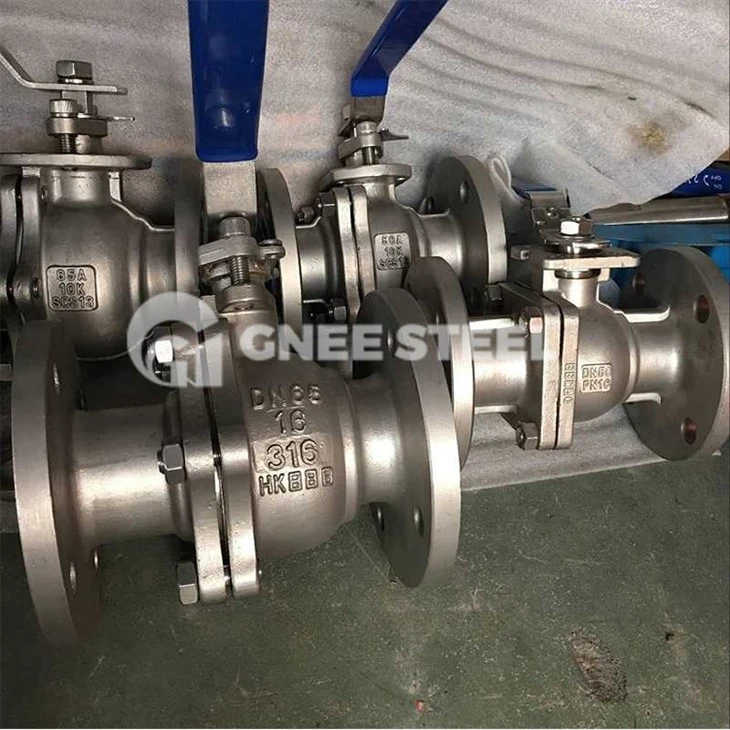

出荷準備完了のフランジ付きボールバルブ







フランジ付きボールバルブについて今すぐお問い合わせください

よくある質問

Q: 最低注文数量はありますか?

A: いいえ。最初に品質をテストできるよう、サンプルの注文を受け付けています。数量が増えると単価が下がります。

Q: 出荷前にすべてのバルブをテストしますか?

A: はい、各バルブは 100% テスト済みです。- シェルとシートの圧力テストに加えて、サービスで必要な場合にはスパーク テストやハイドロ テストなどの追加チェックも行われます。

Q: フルボアとレデュースボアの違いは何ですか?

A: フルボア バルブにはパイプと同じサイズのボール開口部があるため、流量制限はありません。-口径を小さくしたバルブは、ボールの開口部が小さくなります。コストが高く、重量も軽いですが、圧力降下がわずかに発生するため、ピギングには使用できません。

Q: フランジ付きボールバルブは蒸気に対応できますか?

A: 指定されている場合に限ります。標準的な PTFE- シート バルブは約 150 度に制限されます。蒸気サービスには、RPTFE または PEEK シートと定格圧力定格が必要です - 両方ともサプライヤーに確認してください。

Q: どのようなフランジ規格に適合しますか?

A: 当社は EN 1092-2、ASME B16.5、および JIS B2220 に準拠してフランジを機械加工しているため、ボルト パターンは既存の配管と一致します。お問い合わせの際は規格と評価をお知らせください。
