ガスプラグバルブの説明
ガスプラグバルブは、ガス伝達システム用に設計されたシャットオフバルブ.回転プラグ本体を使用して、ガスのオンとオフを制御する.その技術的特性は次のとおりです。
コア構造と作業原理
バルブボディ構造
エキセントリックプラグ：プラグボディの中心は回転軸から逸脱して、開閉中の摩擦と摩耗を減らします（偏心バルブの設計原理を参照）。
シーリングコンポーネント：弾性バルブシート（FluorOrubberなど）と金属プラグボディが双方向シールを形成します.閉じると、プラグボディがバルブシートを押して漏れがゼロになります。
動作メカニズム：ハンドホイールまたはギアボックスは、プラグを駆動して90度回転し、速い開閉のために装備されているものもあります。
Gas適応デザイン
抗静止構造：組み込みのスプリングは、ガス爆発を避けるために、操作の摩擦静的電気を導きます。
フルボアフローチャネル：フロー抵抗を減らし、パイプラインスイーパーの通過をサポートします。
低い構造の高さ：埋もれたパイプラインの設置深さを減らす.
ガスプラグバルブ仕様
本体材料
balveボディ/プラグボディ：延性鉄（中圧）、鋳鉄（高圧）、ステンレス鋼（腐食ガス）; Seal Materialse：PTFEまたはFluorubber（ガス腐食に耐性）
仕様
| Pアラメーター | 範囲 |
|---|---|
| 公称直径 | dn 15- dn300（dn 50- dn200が一般的に使用されています） |
| 圧力レベル | class 150-600（pn 16- pn100に対応） |
| 温度範囲 | -20程度-+120学位（ラバーシール） |
生産標準
API 599：金属プラグバルブの設計と製造のコア標準。 API 6D：パイプラインバルブの一般的な仕様（高圧プラグバルブを含む）.}
テスト標準（API 598 / ISO 5208）.}
シェル強度テスト：漏れなく3分以上の公称圧力の1.5倍、圧力維持。
シールテスト：GASシール：0.6MPA低圧ガス検出（ガス漏れ防止用）;
液体シール：公称圧力、漏れの1.1倍<0.01DNmm³/s;
耐火試験：API 607は、火災条件下でシーリング性能を検証します。
操作トルクテスト：キャリブレーション値.以下の完全な開閉トルク.

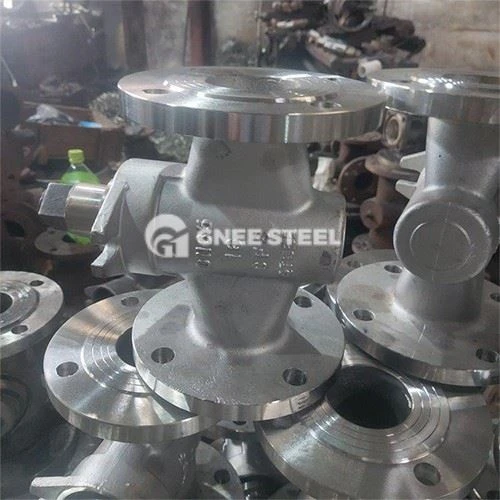

ガスプラグバルブ
利点
- 信頼性の高いシーリング：ソフトシールとハードシールの組み合わせ、ゼロに近いガス漏れ速度。
- 不純物に抵抗する強力な能力：プラグの回転には、粒子が詰まらないようにするためのスクレイピング効果があります。
- 便利なメンテナンス：モジュラーシールはオンラインで交換できます。
- 安全性の冗長性：抗静止および耐火構造は、高リスクのガス環境に適しています.
コアアプリケーションシナリオ
urban urbanガスパイプラインネットワーク：地下パイプラインシャットオフバルブ、圧力調整ステーションインレットおよびアウトレット。
液化天然ガス（LNG）施設：貯蔵タンクの入口と出口制御。
産業用ガスシステム：冶金、ガラスkiのガス供給ライン.}
核となる役割
utafetyカットオフ：メンテナンスと修理の安全性を確保するためのパイプラインセクションの迅速な分離。
流れの分布：分岐ガススイッチングを実現するための3方向/4方向プラグバルブ。
アンチバックフローコントロール：チェックバルブと協力して、ガストランスミッションセーフティチェーンを形成する.
