ウェーハゴムライニングバタフライバルブとは - 知識

のウェハーラバー-ライニングバタフライバルブは、ウェハ-タイプの接続設計とゴムで裏打ちされたシール技術を組み合わせた工業用バルブです。-バタフライプレートの回転を使用して、パイプラインメディアの流れと中断を制御します。耐食性、シール性に優れ、取り付けが容易などの利点があり、化学、水処理、発電などの業界で広く使用されています。

ジーニーグループバルブのカスタマイズサービスを提供します。図面を送信して、カスタマイズされたウエハーラバー-ライニングバタフライバルブ.

ウェハーラバー-ライニングバタフライバルブの特徴:

1. このバルブは二重偏心構造を採用しており、閉弁時のシール性が高く、確実なシール性を確保します。

2. シールペアはステンレス鋼とニトリル耐油性ゴムで作られており、長寿命を保証します。{1}

3. ゴム製シールリングは、さまざまな媒体に適したバルブ本体またはバタフライプレートに配置できるため、ユーザーは適切なオプションを選択できます。

4. バタフライプレートはフレーム構造を採用しており、高強度、大きな流路面積、低流路抵抗を実現します。

5. 全面塗装仕上げにより腐食防止に効果があり、バルブシートのシール材を変更するだけで各種媒体への使用が可能です。

6. このバルブは双方向のシール機能を備えており、その設置は媒体の流れの方向や空間的位置の影響を受けません。どの方向でも取り付け可能です。

7. ゴム-ライニングのバタフライバルブ構造により、柔軟、省力、便利な操作が可能です。-

ウェハーラバー-ライニングバタフライバルブ用シール材の用途

シールリング材質コード	適用温度	適用媒体
NR	85度以下	水、空気、酸、アルカリ
CR	85度以下	水、ガス、酸、アルカリ
NBR	100度以下	水・油製品
EPDM	120度以下	水、蒸気、一般酸およびアルカリ
FKM	150度以下	水、蒸気、強酸、強アルカリ

ウェハー{0}}タイプのゴム-ライニングバタフライバルブの主要コンポーネントの材質

部品名	材料
バルブ本体	鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼
ディスク	鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼、ゴムまたはフッ素樹脂コーティングされた炭素鋼
バルブステム	ニッケルメッキ炭素鋼-リン、ステンレス鋼
バルブシートシールリング	天然ゴム（NR）、クロロプレンゴム（CR）、ニトリルゴム（NBR）、エチレンプロピレンジエンモノマー（EPDM）、フッ素ゴム（FKM）
ウォームギア装置	組み立て

ウェハー-タイプのゴム-ライニングバタフライバルブの主な寸法

呼び径 DN	呼び圧力 MPa	仕事のプレッシャー MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	する mm	H3 mm	A mm	B mm	品質キロ/キロ
40	1.0	1.0	33	150	110	4-18	55	100	150	62	164	125	6
50			43	165	125	4-18	64	120	150	62	164	125	7
65			46	185	145	4-18	80	120	208	62	164	125	10
80			46	200	160	8-18	112	130	260	62	164	125	11
100			52	220	180	8-18	90	140	275	62	164	125	12
125			56	250	210	8-18	112	160	350	106	289	200	18
150			56	285	240	8-22	135	175	350	106	289	200	29
200			60	340	295	8-22	160	210	240	106	289	200	34.5
250		0.6	68	395	350	12-22	206	235	240	106	289	200	44
300			78	445	400	12-22	232	273	320	112	370	253	64.5
350			78	505	450	16-22	263	310	320	112	370	253	75.5
400			102	565	515	16-26	295	340	400	270	562	280	156
450			114	615	565	20-26	327	370	400	270	562	280	171.5
500			127	670	620	20-26	358	399	400	270	562	280	206.5
550		0.4	140	730	675	20-30	384	430	400	270	562	280	215
600			154	780	725	20-30	474	460	500	270	562	280	283
700			165	895	840	24-30	486	510	500	125	503	443	426
800			190	1015	950	24-33	591	672	500	200	513	531	550
900			203	1115	1050	28-33			500	200	513	531	1070
1000			216	1230	1160	28-36	721	800	550	273	713	815	1296

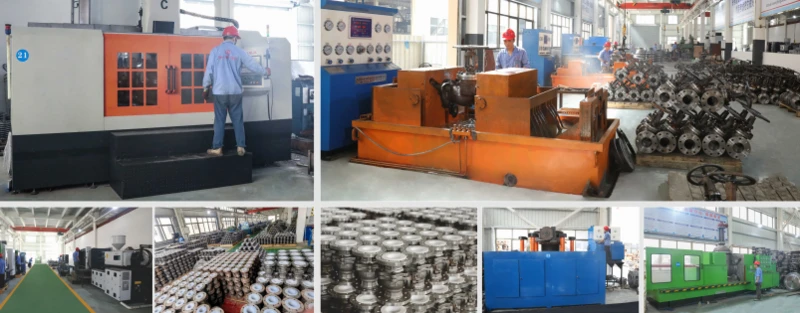

GNEEウェーハゴムライニングバタフライバルブ工場

最新のバルブ製品リストについてはお問い合わせください。
