空気圧 PTFE- ライニング ボール バルブ動力源として空気圧アクチュエータを使用します。バルブ本体にはフッ素樹脂（PTFE、FEP、PFAなど）がライニングされています。圧縮空気により PTFE-内張りボールが 90 度回転し、腐食性の高い媒体（濃酸、濃アルカリ、有機溶剤など）の自動遮断/接続が実現します。-
その中心的な利点は、「空気圧制御 + PTFE 耐食性」の二重機能にあります。空気圧駆動により迅速な自動応答 (動作時間 5 秒以下) が保証され、PTFE ライニング (通常厚さ 2mm ～ 5mm) は優れた化学的安定性を備え、ほとんどの腐食性の高い媒体の侵食に耐え、金属バルブ本体の腐食損傷を防ぎます。
通常の空気圧ボール バルブと比較して、GNEE 空気圧 PTFE- ライニング ボール バルブは非常に強い耐食性を備えており、腐食性の高い環境に適しています。電動 PTFE- ライニング ボール バルブと比較して、GNEE 空気圧 PTFE- ライニング ボール バルブは電力を必要としないため、可燃性、爆発性、腐食性の高い環境により適しています。
ジーニーグループの空気圧 PTFE ライニング ボール バルブは、GB/T 12237 や HG/T 3704 などの業界標準に準拠し、PTFE ライニングの接着強度と空気圧制御の信頼性を保証します。入手するにはお問い合わせください空気圧PTFEライニングボールバルブの図面.
空気圧PTFEライニングボールバルブの仕様
- 呼び径：DN15～DN300
- 構造: 球状
- 呼び圧力: 1.6Mpa-6.4Mpa
- 接続方法: フランジ
- 適用温度：150度以下
- 作動方法: 手動、空気圧、電気
- バルブ本体材質：鋳鋼、ステンレス鋼
- 製造規格: GB (中国国家規格)、DIN (ドイツ規格)、API (アメリカ規格)、ANSI (アメリカ規格)
- 適用媒体：水、油、ガス、熱媒油、液体
空気圧PTFEライニングボールバルブの設計標準
| 設計と製造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| フランジサイズ | JB/T74-90、GB9112-9131、HGJ44-76、SH3406、ANSI B16.5、JIS B2212-2214、DIN2543 |
| 構造長さ | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 検査とテスト | JB/T 9092、API 598、GB/T13927 |
空気圧 PTFE ライニングボールバルブ - 技術パラメータ
| パラメータ | 価値 |
|---|---|
| 呼び径DN(mm) | 15-300 |
| 呼び圧力(MPa) | PN1.0、1.6MPa |
| バルブボディの種類 | 2つの-ピースのバルブ本体（フローティングボール、固定ボール） |
| 接続タイプ | フランジ付き |
| バルブコアの種類 | "O" - タイプ ボール - 形バルブコア |
| シールパッキン | ポリテトラフルオロエチレン(PTFE) |
| 流量特性 | 約クイック-開口タイプ |
| 作動範囲 | 0～90度 |
| 漏れ量Q | ソフトシール: 漏れゼロ |
| 適用温度 | PTFE 180度以下 |
| 基本的なエラー | ポジショナ付：フルストロークの±2％以内 |
| デッドバンド | ポジショナ付き：フルストロークの2%未満 |
| 調整範囲 | 250:1 |
| 構成されたアクチュエータ | GT、AT、AR、AW シリーズ シングル - およびダブル - 作動空気圧アクチュエータ |
| 制御モード | オン - オフ 2 つの - 位置制御、4 - 20mA アナログ制御 |
空気圧PTFEライニングボールバルブの性能特性
- 高い耐食性：バルブ本体キャビティとバルブ本体コンポーネントは厚さ2.5〜3mmのF46材料で裏打ちされており、酸やアルカリなどの強力な腐食媒体に耐えることができ、ほぼすべての媒体（濃硝酸や王水を含む）の腐食に耐えることができます。
- 優れたシール性能: シール用バルブシートはポリテトラフルオロエチレンなどの材料でできており、確実なシール性と自己潤滑性を備え、漏れが少ないです。{0}
- 操作が簡単：空気圧アクチュエータによりバルブステムを上下させてバルブを開閉します。単動アクチュエータと複動アクチュエータの両方が利用可能で、空気損失の場合でもバルブの開閉や位置保持が可能です。
- 低い流体抵抗: フルボア設計により、スムーズな中流と低い流体抵抗が保証されます。-
- 長寿命: バルブ本体は合理的な構造で、高品質の素材で作られており、高い老化防止性能と長寿命を備えています。{0}{1}
- 幅広い用途: 食品、環境保護、軽工業、石油、製紙、化学、繊維、電力などの業界の自動調整および遠隔制御システムに適しており、特に高粘度の媒体や繊維状および懸濁した柔らかい粒子を含む媒体の取り扱いに適しています。

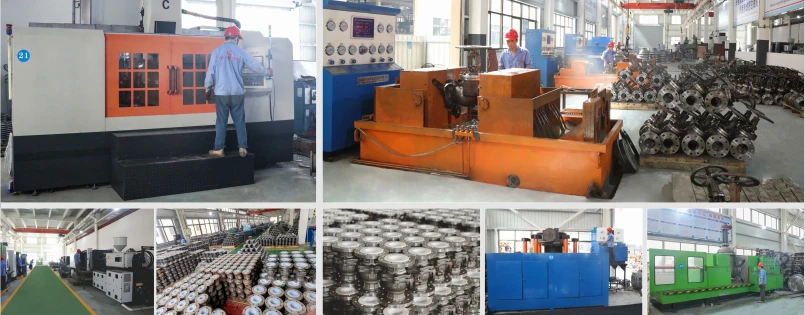

空気圧PTFEライニングボールバルブ工場
GNEE グループはバルブのカスタマイズ サービスを提供しています。あなたの図面を私たちに送ってください、そして私たちはそれを注文に応じて作ります。
