空気圧フランジ付きボールバルブボールバルブのシール性能と空気圧アクチュエータの高速応答特性を組み合わせた工業用バルブです。圧縮空気によって駆動され、パイプライン媒体の迅速な遮断、分配、流量調整が可能になります。-その主な利点は、迅速な開閉、信頼性の高いシール、および高度な自動化にあります。ジーニーグループの空気圧フランジ付きボールバルブは、流体制御の精度と安全性に対する厳しい要件が存在する石油化学、電力、水処理、製薬、食品業界で広く使用されています。最新の見積書や図面についてはお問い合わせください。
空気式フランジ型ボールバルブの構造と動作原理
コアコンポーネント
- 球体: 円形の貫通穴を持つ回転体。- 90 度回転させると、最小の流れ抵抗で全開または全閉が実現し、真っ直ぐな流路に適しています。-
- 空気圧アクチュエータ: 圧縮空気を使用してピストンまたはラック アンド ピニオン機構を駆動し、バルブ ステムとボールを回転させます。アクチュエーターには、さまざまな動作条件に対応するために、複動式 (空気駆動による開閉) と単動式 (スプリング リターン) バージョンが用意されています。{{1}
- フランジ接続: パイプラインに簡単かつ迅速に接続できるようにバルブ本体の両端にフランジが使用されており、中規模から大規模のプロジェクトや、頻繁に分解と組み立てが必要なシナリオに適しています。{0}}
- シーリングシステム: PTFE または金属ハードシールを採用し、スプリングプリロード設計と組み合わせて、高圧、高温、または腐食性媒体下でも漏れをゼロにします。
動作原理
- 開口プロセス: 空気圧アクチュエータがシリンダーに空気を供給し、ピストンを押してバルブ ステムを 90 度回転させ、ボールの貫通穴をパイプラインと位置合わせして媒体の流れを可能にします。
- シャットダウンプロセス: 空気源が別のチャンバーに切り替わり、ピストンが逆方向に移動し、ボールが 90 度回転して媒体を遮断します。シール面は腐食を防ぐために媒体から隔離されています。
- 自動制御: ソレノイドバルブ、ポジショナー、リミットスイッチ、その他のアクセサリを使用して構成して、リモート制御、位置フィードバック、故障診断を実現し、システムの安全性を向上させることができます。

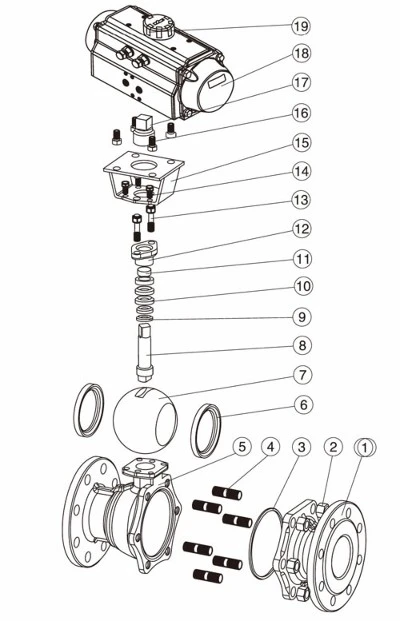

空気圧フランジ付きボールバルブの図面
空気式フランジ型ボールバルブの仕様
- 呼び径: 10mm-1000mm および 1/2"-60"
- 公称圧力: 1.0MPa-16.0MPa/150Lb-1500Lb/10K-160K
- 動作温度: -196 度 -700 度
- 規格：GB、DIN、API、ANSI、JIS、BSなど
- バルブ本体材質: 炭素鋼、ステンレス鋼、合金鋼、極低炭素ステンレス鋼、-チタン合金、高ニッケル合金、モネル合金など。
- 作動方法: 空気圧
空気式フランジ型ボールバルブの利点
高速応答と効率的な制御
空気圧アクチュエータは応答時間が短く（通常は 1 秒以下）、電動バルブや手動バルブよりもはるかに優れており、緊急停止や頻繁な調整が必要なシナリオに適しています。-
高い流量調整精度: V- タイプのボールバルブは、V- 形のボールノッチ設計により、媒体の比例調整を可能にし、正確な制御要件を満たします。
シールの信頼性と耐久性
双方向シール設計により、媒体の加圧源に関係なく漏れがゼロになり、API 6D や ISO 5208 などの国際規格に準拠しています。
耐火構造：バルブシートサポートリングの内側に耐火シールリップを加工。火災の場合、API 607 および API 6FA 仕様に準拠して、金属--間のシールが外部漏洩を防ぎます。
-静電気防止設計: スプリングがボール、ステム、本体の間で電気を伝導し、摩擦によって発生する静電気や潜在的な危険を防ぎます。
過酷な環境への適応力
高温および高圧耐性: バルブ本体の材質にはステンレス鋼 (304/316)、炭素鋼などが含まれており、-28 度から 300 度の温度範囲とクラス 150 からクラス 1500 の圧力定格に適しています。
耐食性: シール リングは PTFE または耐食性合金で作られており、酸、アルカリ、塩などの腐食性媒体の搬送に適しています。{0}}
自動圧力リリーフ：キャビティ内の圧力が異常に上昇すると、バルブシートが後退してボールから外れ、バルブ本体の破裂を防ぎます。圧力回復後は自動的に復帰します。
簡単かつ経済的なメンテナンス
コンパクトな構造、小型、軽量で、設置スペースが小さくて済みます。
シールリングはバルブ本体を分解せずにオンラインで交換できるため、ダウンタイムのメンテナンスコストが削減されます。
長寿命: ボールとシール面の間の摩擦が低く、媒体がシール面を直接侵食しないため、5 年以上のメンテナンスサイクルが可能です。
空気式フランジ型ボールバルブの用途
石油化学産業
原油、精製油、天然ガスのパイプライン: 媒体を素早く遮断し、漏れを防ぎます。
反応容器と貯蔵タンクシステム: 反応物の投与量を正確に制御して、プロセスの安定性を確保します。
防爆-シナリオ: 空気圧アクチュエータは Ex d IIB T4 防爆-基準を満たしており、可燃性および爆発性の環境に適しています。
電力産業
ボイラー給水および蒸気システム: 蒸気の流れを調整し、システムの圧力バランスを維持します。
循環水処理：冷却水の流れを制御し、装置の過熱を防ぎます。
水処理分野
上水道：原水のろ過および消毒における流量調整。
廃水処理: 汚泥の輸送と化学物質の投与を正確に制御します。
製薬および食品業界
サニタリー設計: バルブ本体は、GMP および FDA 基準に適合する Ra 0.8μm 以下に研磨されており、媒体の汚染を防ぎます。
CIP/SIP 洗浄: オンライン洗浄と消毒をサポートし、無菌生産要件に適応します。
新興分野
新エネルギー：リチウム電池原料輸送および水素エネルギー貯蔵・輸送システムの流体制御。
半導体: 高純度ガスや化学薬品の超クリーンな排出制御-。-
空気圧作動フランジ型ボールバルブの選択ガイド
メディアの特性
腐食性媒体: ハステロイやチタン合金などの耐腐食性のバルブ本体素材を使用してください。{0}
粒子状媒体: 選択しますV-型ボールバルブまたはハードシール構造を使用して、せん断力を強化し、目詰まりを防ぎます。{0}
高粘度メディア：メディアの固化を防ぐヒーティングジャケットを装備。
圧力と温度
高圧条件: クラス 600 以上の圧力定格を選択します。バルブボディは強度を高めるために鍛造されています。
低温条件 (-40 度未満): 低温脆性設計の低温炭素鋼またはステンレス鋼を使用してください。-
制御要件
オン / オフ制御: 複動空気圧アクチュエータ、低コスト、高速応答。{0}
調整制御: 比例流量調整用のポジショナを備えた単動アクチュエータ-。
緊急停止：電磁弁とアキュムレータを搭載しており、停電やガス供給異常時に自動停止します。
設置とメンテナンス
スペースの制約: 設置面積を減らすためにコンパクトな設計を優先します。
メンテナンス頻度: モジュール設計を利用して、シールとアクチュエーターを簡単かつ迅速に交換します。
GNEE グループは、販売前コンサルティング サービスを提供しています。{0}選択に関するアドバイスについてはお問い合わせください.
