電気突合せ-溶接バタフライ バルブとは

Jan 23, 2026 ご伝言

電気突合せ-溶接バタフライ バルブ高温、高圧、耐火性、または断熱性が必要なパイプライン内の媒体の開閉、または調整に適しています。主な特徴は次のとおりです。

1. コンパクトな構造、小型、軽量、柔軟な操作、簡単な使用。

2. 三次元偏心弾性または多層ハードシール構造を利用する-電動突合せ溶接バタフライバルブ-は、漏れゼロで信頼性の高いシール性能を実現します。

3. フランジ-のない設計により、パイプラインと断熱材のラッピングが大幅に簡素化され、美観が向上します。

4. 高温、高圧、耐食性、耐摩耗性。

GNEE グループはバルブの製造を専門としています。図面の入手につきましては、お気軽にお問い合わせください。



電動突合せ溶接バタフライ バルブ-には、標準溶接寸法が採用されています。

溶接寸法: GB1224; ANSI B16.25; DIN2559
構造長さ: GB/T12221-1989; API609
圧力テスト: GB/T13927-1992; API598



電動バット-溶接バタフライ バルブ アクチュエータ

1. 電源: モーターは三相 AC、380V (特注品の場合は 660V、440V、または 220V)、50Hz (特注品の場合は 60Hz)です。制御線電圧 220V/50Hz (特注品の場合は 60Hz);リモコンの電圧はDC24Vです。

2. 周囲温度: -20-+60 度 (特別注文の場合は -60-+80 度)

3. 相対湿度: 90% 以下 (25 度)

4. 標準タイプと屋外タイプは、可燃性/爆発性および非腐食性媒体のない場所向けです。-防爆製品には、dⅠおよびdⅡBT4タイプがあります。- dⅠは炭鉱の非採掘作業切羽に適しています。- dⅡBT4は工場用で、クラスIIA、IIB、T1～T4グループの爆発性混合ガスに適しています。

5. 保護等級: 屋外および防爆タイプは IP55 (ご要望に応じて IP67 も可能)- 作業時間: 10 分 (30 分はカスタマイズ可能)。



電気突合せ溶接バタフライ バルブ - の主な技術パラメータ

呼び径 DN(mm) 50-700
呼び圧力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
試験圧力Ps(MPa) 強度試験 0.9 1.5 2.4 3.75 6.0
シール試験 0.66 1.1 1.76 2.75 4.4
気密性試験 0.6 0.6 0.6 0.6 0.6
対応メディア 水、蒸気、油、腐食性酸など。
適用温度 WCB：-29度-425度 SS：-40度-600度



電動突合せ溶接式バタフライバルブ-の主要構成材料

部品名 材料
バルブ本体 鋳鋼、ステンレス鋼、クロム-モリブデン鋼および特殊材料
バタフライディスク 鋳鋼、合金鋼（硬質-クロムメッキ）、ステンレス鋼、クロム-モリブデン鋼および特殊材料
シールリング ステンレス鋼、耐摩耗性素材 -
バルブステム 2Cr13、1Cr13 ステンレス鋼、クロム - モリブデン鋼
パッキング フレキシブルグラファイト



電動突合せ溶接バタフライバルブの主な寸法-

呼び圧力PN0.6MPa
呼び径 外形寸法（参考値） 基準重量
（kg）
mm インチ L D d H H1 L1 L2
600 24 390 636 602 499 1280 570 660 450
700 28 430 726 692 566 1480 750 550 660
800 32 470 826 792 632 1608 750 550 780
900 36 510 926 892 693 1857 750 550 820
1000 40 550 1028 992 757 2038 900 750 1460
1200 48 630 1228 1192 851 2237 1000 925 1590
1400 56 710 1428 1392 876 2411 1000 925 2185
1600 64 790 1628 1592 1095 2756 1000 925 3210
1800 72 870 1828 1792 1214 3093 1100 980 4090
2000 80 950 2028 1992 1332 3355 1100 980 5610
呼び圧力 PN1.0MPa
呼び径 外形寸法（参考値） 基準重量
（kg）
mm インチ L D d H H1 A B
600 24 390 636 602 499 1280 570 660 465
700 28 430 726 692 566 1480 750 550 680
800 32 470 826 792 632 1608 750 550 810
900 36 510 926 892 693 1857 750 550 860
1000 40 550 1028 992 757 2038 900 750 1625
1200 48 630 1228 1192 851 2237 1000 925 1770
1400 56 710 1428 1392 876 2411 1000 925 2426
1600 64 790 1628 1592 1095 2756 1000 925 3560
1800 72 870 1828 1792 1214 3093 1100 980 4545
2000 80 950 2028 1992 1332 3355 1100 980 6230
呼び圧力 PN1.6MPa
呼び径 外形寸法（参考値） 基準重量
（kg）
mm インチ L D d H H1 A B
80 3 180 90 78 90 356 180 200 27
100 4 190 110 96 100 375 180 200 34
125 5 200 135 121 113 401 180 200 41
150 6 210 161 146 130 450 270 280 43
200 8 230 222 202 205 545 400 425 81
250 10 250 278 254 235 630 400 425 102
300 12 270 330 303 275 715 450 560 132
350 14 290 382 351 309 817 450 560 164
400 16 310 432 398 346 923 535 580 193
450 18 330 484 450 932 1059 535 580 238
500 20 350 535 501 427 1126 535 580 302
600 24 390 636 602 509 1369 570 660 457
700 28 430 726 692 572 1492 750 550 810
800 32 470 826 792 638 1622 750 550 1093
900 36 510 926 892 700 1924 750 550 1410
1000 40 550 1028 992 765 2054 900 750 1870
1200 48 630 1228 1192 860 2259 1000 925 2082
1400 56 710 1428 1392 986 2610 1000 925 2850
1600 64 790 1628 1592 1106 2856 1000 925 4235
1800 72 870 1828 1792 1226 3121 1100 980 5346
2000 80 950 2028 1992 1345 3385 1100 980 7328
呼び圧力 PN2.5MPa
呼び径 外形寸法（参考値） 基準重量
（kg）
mm インチ L D d H H1 A B
80 3 180 90 78 90 356 180 200 38
100 4 190 110 96 106 387 180 200 40
125 5 200 135 121 122 413 180 200 60
150 6 210 161 146 136 459 270 280 65
200 8 230 222 202 215 585 400 425 85
250 10 250 278 254 247 649 400 425 135
300 12 270 330 303 288 771 450 560 175
350 14 290 382 351 333 929 450 560 195
400 16 310 432 398 359 993 535 580 295
450 18 330 484 450 405 1053 535 580 350
500 20 350 535 501 444 1245 535 580 510
600 24 390 636 602 521 1750 570 660 625
700 28 430 726 692 586 1519 750 550 925
800 32 470 826 792 659 1659 750 550 1260
900 36 510 926 892 720 1829 750 550 1790
1000 40 550 1028 992 780 1949 900 750 1940
1200 48 630 1228 1192 889 2243 1000 925 2810
1400 56 710 1428 1392 1000 2462 1000 925 3500
呼び圧力 PN4.0MPa
呼び径 外形寸法（参考値） 基準重量
（kg）
mm インチ L D d H H1 A B
80 3 180 90 78 108 430 180 200 39
100 4 190 110 96 108 392 180 200 50
125 5 200 135 120 120 414 180 200 75
150 6 210 161 145 135 494 270 280 100
200 8 230 222 200 202 578 400 425 135
250 10 250 278 252 235 673 400 425 190
300 12 270 330 301 280 793 450 560 240
350 14 290 382 351 315 921 450 560 320
400 16 310 432 398 355 1021 535 580 450
450 18 330 484 448 370 1143 535 580 500
500 20 350 535 495 420 1192 535 580 560
600 24 390 636 595 490 1327 570 660 720

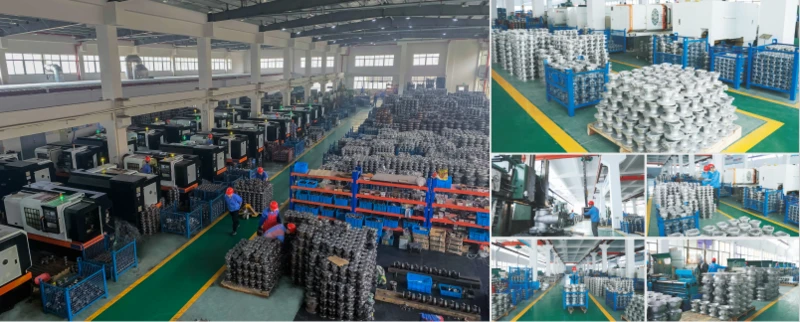

電気突合せ-溶接バタフライ バルブ工場

Electric Butt-Welding Butterfly Valve workshop

GNEE グループは数百台のバルブ製造および試験設備を所有し、カスタマイズされたバルブ サービスを提供しています-あなたの図面を私たちに送ってくださいご希望に合わせて-お作りいたします。‌
