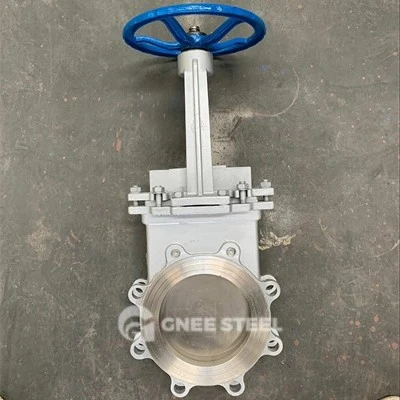

ボンネットナイフゲートバルブは、ナイフゲートバルブの派生型です。ボンネット構造を追加して閉じた空洞を形成することにより、ゲートが外部環境にさらされるのを防ぎます。清潔さ、汚染防止、頻繁な操作シナリオ向けに設計されており、食品、医薬品、下水処理の分野で一般的に使用されています。
1。構造設計
bonnetアセンブリ
分割または積分のボンネットとバルブ本体を組み合わせて閉じたチャンバーを形成し、ほこりや不純物がゲート表面に付着し、閉じてブロックするリスクを減らすのを防ぎます。
バルブステムがボンネットを通過すると、梱包シール（グラファイト、PTFEなど）が使用されます。摩擦抵抗は、ボンネットレスナイフゲートバルブと比較して約30％減少し、動作トルクを大幅に減らします。
gateとsela
ゲートの底には、繊維や粒子を切り取る能力があるナイフ型のベベルカットが保持されます。シーリング表面は、高圧（PN16）および腐食性媒体に適した炭化物の表面またはOリングソフトシールを採用しています。
弾性ゲート構造を選択して、シーリングの信頼性を改善するために、わずかな変形を介したシーリング表面の処理誤差を補正できます。
2。技術的な利点の比較
| 索引 | ボンネットナイフゲートバルブ | ボンネットレスナイフゲートバルブ |
|---|---|---|
| 環境適応性 | きれいなワークショップや屋外環境に適した強力な汚染防止パフォーマンス | ほこりの侵入の影響を受けやすく、定期的な掃除が必要です |
| メンテナンスコスト | 梱包交換サイクルは50％〜70％拡張されます | ゲートは露出しており、着用しやすく、メンテナンス頻度が高くなっています |
| シーリングパフォーマンス / | 漏れ率は0.01％以下のDN（ソフトシールは漏れゼロに達する可能性があります） | ハードシールに適しているため、漏れ速度は約0.1％DNです |
3.典型的なアプリケーションシナリオ
食品産業：中程度の汚染を避けるために、乳製品およびジュース生産ラインにパルプと繊維を含むコントロール液。
環境保護工学：下水処理プラントでパイプラインを運ぶスラッジは、ゲートが長時間詰まりなく動作することを確認します。
製薬産業：GMP清潔さの基準を満たすために、無菌ワークショップで液体医学を運ぶシステム。
