ソフトシールフランジ付きバタフライバルブ 説明
A ソフトシールフランジ付きバタフライバルブ-閉鎖要素 (バタフライ プレート) がバルブ ステムの周りを回転して開閉するディスクであるタイプのバルブです。これは主にパイプラインの遮断および絞りバルブとして機能します。-バタフライ プレートはバルブ ステムによって駆動されます。 90 度回転すると、1 回の開閉サイクルが完了します。バタフライプレートの偏向角を変えることで媒体の流量を制御します。
一般的なバタフライ バルブには、ウェハ{0}} タイプのバタフライ バルブ、ラグ- タイプのバタフライ バルブ、フランジ付きバタフライ バルブなどがあります。バタフライ バルブは、発電機、石炭ガス、天然ガス、液化石油ガス、都市ガス、温風および冷気、化学製錬、発電、環境保護、建物の給排水システムなどのエンジニアリング システムにおいて、さまざまな腐食性および非腐食性の流体媒体を輸送するパイプラインでの使用に適しています。-培地の流れを調整したり遮断したりするために使用されます。
GNEE グループはバルブの製造を専門としています。図面の入手につきましては、お気軽にお問い合わせください。
ソフトシールフランジ付バタフライバルブ仕様
ソフトシールフランジ付きバタフライバルブの技術パラメータ

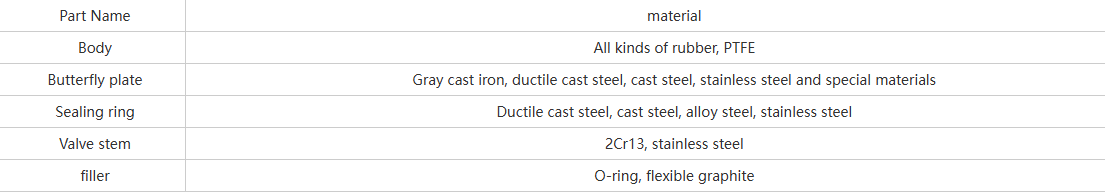

ソフトシールフランジ付バタフライバルブ主要部材質

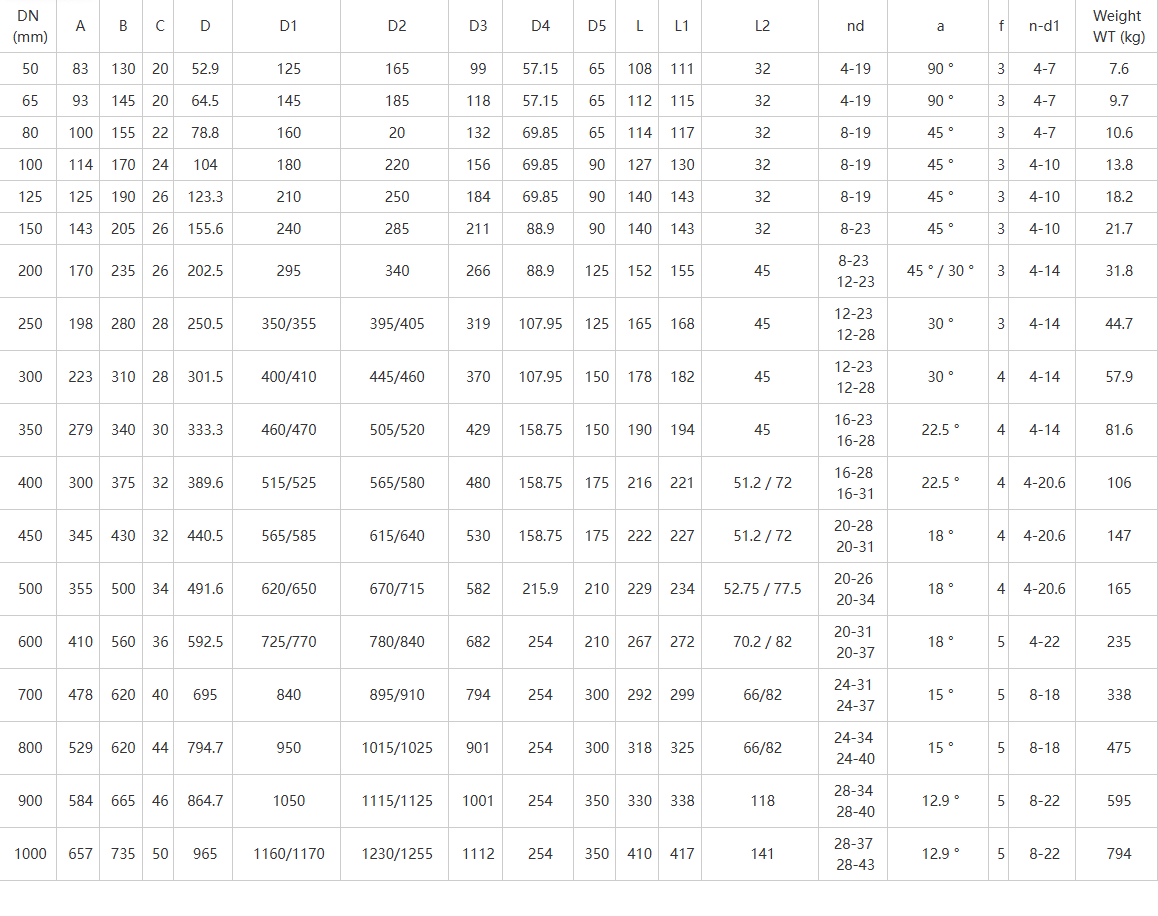

ソフトシールフランジバタフライバルブの主要寸法と質量（PN1.0/1.6MPa）
特徴
1.斬新で合理的なデザイン、ユニークな構造、軽量、素早い開閉。
2. 低い操作トルク、便利で省力的な操作。-
3. 任意の位置に設置でき、メンテナンスが容易です。
4. 交換可能なシール、信頼性の高いシール性能により双方向の漏れゼロを実現します。
5. シール材は経年劣化や腐食に強く、長寿命です。
利点
高速応答：空気圧アクチュエータの特性により、バルブの開閉が速くなり、流体制御における迅速な応答と調整が可能になります。
優れたシール性能: 柔軟なシール要素を使用して漏れを効果的に防止し、要求の厳しい制御システムに適した信頼性の高いシール性能を提供します。
高流量容量: バタフライ バルブの構造上の特徴により、大流量容量が可能になり、大流量流体の制御ニーズに対応します。-
小型軽量: 他のタイプのバルブと比較して、空気圧フランジ ソフトシール バタフライ バルブは小型で軽量であるため、設置とメンテナンスが容易です。{0}
アプリケーション:
給排水システム
都市の給水および下水処理場の入口および出口の規制。 IP68 定格の製品は、バルブウェルの浸水のリスクに耐えることができます。
石油化学産業
原油と天然ガスのパイプラインの流量調整と緊急停止。{0}三重偏心構造は高温高圧に耐え、従来のゲートバルブに代わるものです。
食品および製薬産業
316L ステンレス鋼のバルブ本体と食品グレードのシール材（シリコンゴムなど）を使用しており、衛生基準を満たしており、ビールや飲料の生産ラインに適しています。-
電力産業
ボイラー給水および循環水システムの遠隔起動および停止制御-。電動アクチュエータは 4 ～ 20mA のアナログ信号調整をサポートします。
低温環境
極寒地域の暖房システム。 -60 度から +80 度までのオプションの広温度範囲アクチュエータ。
予防：
バルブのシール性能を確保するために、シール要素の摩耗を定期的にチェックし、損傷したシール要素は速やかに交換してください。
バルブの動作圧力と温度範囲に注意し、バルブの定格パラメータを超えないようにしてください。
特殊な媒体の場合は、バルブの信頼性と耐用年数を確保するために適切なシール材料を選択してください。
定期的にバルブの保守・整備を行い、空気圧アクチュエータの作動状況やシール性能を点検し、バルブが正常に動作することを確認してください。
ソフトシールフランジバタフライバルブ工場
GNEE グループは数百台のバルブ製造および試験設備を所有し、カスタマイズされたバルブ サービスを提供しています-あなたの図面を私たちに送ってください,あなたに合わせて-お作りいたします。
