空気圧ウェーハ式ボールバルブ

空気圧ウエハボールバルブボール バルブ カテゴリに属し、トップローディングの超薄型設計が特徴で、構造長が短く、軽量で、取り付けが簡単であることが特徴です。{0}{1}{1}鋳鋼 (WCB) やステンレス鋼 (304/316/316L) などのさまざまな材質で入手でき、弾性シール シート、耐火構造、静電気防止装置が備えられています。-

GNEE グループは、ANSI や API などの国家規格を満たすボールバルブの製造を専門としています。 ISO-認定バルブ –すぐにサンプルを入手してください!

空気圧ウェーハ スタイル ボール バルブの技術パラメータ

口径: 1/2インチ-8インチ
バルブボディ材質：SS304、SS316、WCB
接続: フランジ、ウェーハ
シール材質：PTFE
適用媒体：水、ガス、油、酸、アルカリなど
中温：-20℃～250℃
ドライブモード: 空気圧
圧力範囲: 1.6-6.4Mpa

メキシコの顧客向けにカスタマイズされた空気圧クランプ ボール バルブの図面

空気圧ウェーハ式ボールバルブの構造とコンポーネント

ウェーハ式ボールバルブ-

バルブ本体の設計: クリップ{0}} タイプの構造を利用し、バルブ本体は両端のパイプ フランジの間に直接ボルトで固定されているため、追加のフランジ接続が不要です。設置スペースが小さくなり、コンパクトな配管システムに最適です。

ボール＆シール：内部構造は球状のバルブコアを備えており、90度回転して流路を開閉します。シール面は通常、さまざまな媒体要件に対応するために PTFE または硬質金属シールで作られています。

空気圧アクチュエータ

駆動方式：圧縮空気を動力源とし、シリンダーピストンの動きを回転トルクに変換し、ボールバルブを回転駆動します。

制御方法: 電磁弁、ポジショナー、およびその他のアクセサリを装備して、遠隔制御、自動調整、または比例制御 (例: アナログ信号 4 ～ 20mA の開度制御) を実現できます。

空気圧ウェーハ式ボールバルブの動作原理

開くプロセス: 圧縮空気がシリンダーに入り、ピストンを押します。この動きにより、コネクティング ロッド機構を介してボール バルブが 90 度回転し、バルブ コアがパイプ軸と平行に整列し、流体が流れるようになります。

閉鎖プロセス: シリンダーへの逆気流によりピストンがリセットされ、ボールバルブが回転して初期位置に戻り、バルブコアが流体の流れを遮断します。

調整機能（オプション）：ポジショナを使用すると、入力信号によってボールバルブの開度を正確に制御し、流量を調整できます。

空気圧ウェーハ式ボールバルブの特長

• 高速応答: 空気圧駆動のため応答が速く、頻繁な開閉が必要な用途に適しています。
• コンパクトな構造: クリップオン設計により、設置スペースとパイプライン システムの重量が軽減されます。{0}
• 高い耐食性: バルブ本体の材質にはステンレス鋼とプラスチックが含まれており、腐食性媒体に適しています。
• 高度な自動化: PLC、DCS、およびその他の制御システムと統合して、リモート監視と自動操作を実現できます。
• 簡単なメンテナンス: モジュール設計により、分解とメンテナンスが容易です。シール交換が便利です。

空気圧ウェーハ式ボールバルブの用途

• 化学工業: 酸、アルカリ、溶剤などの腐食性媒体の流れを制御します。
• 水処理: 廃水および純水パイプラインの流量と圧力を調整します。
• 食品および医薬品: 衛生要件を満たすクリーンなパイプライン システムで使用されます。
• エネルギー部門: 蒸気や天然ガスなどの高温高圧媒体の輸送を制御します。{0}{1}
• 自動化された生産ライン: マテリアルハンドリング、混合、その他のプロセスフローにおけるアクチュエーターとして機能します。

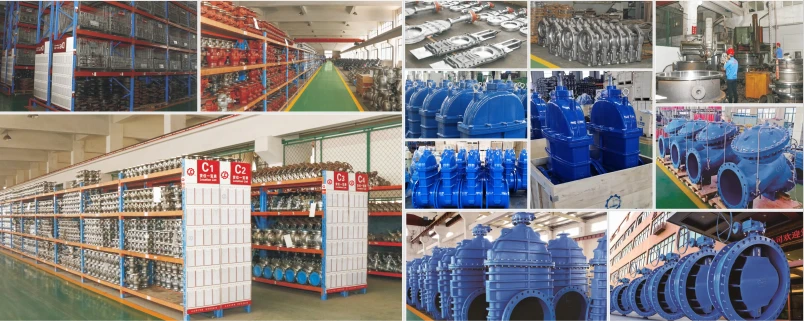

空気圧ウェーハ スタイル ボール バルブ工場
