空気圧三方ボールバルブ-

A 空気式三方ボールバルブ-空気圧アクチュエータによって駆動されるパイプライン制御バルブです。構造的にはL-型とT-型に分類されます。 L- タイプでは 2 つの互いに直交するチャネル間で媒体の流れの方向を切り替えることができ、T- タイプでは 3 つのチャネルの接続、分流、または選択的な閉鎖が可能になります。 2 つのタイプは外観に大きな違いはありません。構造はコンパクトで、2 人掛けまたは 4 人掛けのデザインを採用しています。-シートの材質は主にポリテトラフルオロエチレン (PTFE) またはパラ- ポリスチレン (PPS) です。これらは耐火構造、静電気防止バルブステム、防爆装置を備えており、API 608 などの製造規格に準拠しています。-

GNEE グループは空気圧三方ボール バルブの供給を専門としています。{0}ISO-認定バルブ – サンプルをすぐに入手できます!‌

空気圧三方ボールバルブ-の技術パラメータ

設計・製造:GB/T12234
構造長さ:GB/T12221
接続形態:HG/T20592-20605 GB/T9112-9124
検査およびテスト:GB/T13927
口径:1/2インチ〜50インチ
圧力温度レベル: GB/T12224
ドライブモード: 空気圧
圧力：PN2.5MPa-PN42.0MPa クラス150～クラス2500

空気圧三方ボールバルブの部品と材料-

Q641F、Q641Y PN16 ~ PN63 空気圧三方ボールバルブの部品と材料

Q641F、Q641Y PN16空気圧ボールバルブの主な形状とサイズ（mm）

空気圧三方ボール バルブには次の特徴があります。-

• コンパクトな構造: 空気圧三方ボール バルブはボール、ステム、カバーで構成されているため、全体の構造がコンパクトになり、設置面積が小さくなります。{0}
• 素早い開閉: 空圧アクチュエーターによって駆動される空圧三方ボールバルブは素早い開閉を実現し、作業効率を向上させます。{0}}
• 低い流体抵抗: 空気圧三方ボール バルブの滑らかな表面により、パイプラインの流れ抵抗が低減され、システムの圧力損失が低減されます。{0}
• 優れたシール性：バルブシートはシール材でできており、バルブを閉じたときに媒体の漏れがありません。
• 信頼性の高い動作: 空気圧アクチュエータによって制御される空気圧三方ボール バルブは、安定して確実に動作するため、さまざまな過酷な産業環境に適しています。{0}}

空気圧三方ボールバルブの用途-

• 化学工業: 反応器内の供給比率と触媒注入方向を制御します。
• 水処理: 逆浸透システムにおける濃縮水と脱塩水の切り替えなど、複数の水流の分配を調整します。
• 食品および製薬産業: 相互汚染を避けるために、無菌環境で液体を分離します。-
• 石油およびガスのパイプライン: 安全な輸送を確保するための緊急遮断または流れ方向の切り替え。{0}}
• HVAC システム: 空調システム内の温水と冷水の混合比または流れ方向を調整します。

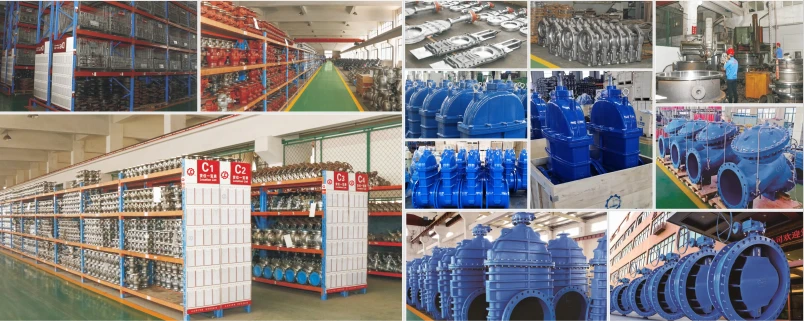

空気圧三方ボールバルブ-工場
