の酸素グローブバルブ酸素パイプライン システムで媒体の流れを制御するために使用される強制シール バルブです。-理化学実験、鉄鋼、冶金、石油化学、その他の産業分野で広く使用されています。このバルブは構造的に直通型、直流型、直角型に分類されます。{{3}ストレートスルータイプは流体抵抗が最も高く、ダイレクトフロータイプは高粘度媒体に適しています。-本体材質はステンレス鋼または難燃性銅合金で、シール面にはナイロンとソフトパッキンを組み合わせています。バルブステムの作動部には不燃性グリースを使用しています。
酸素ゲートバルブは、ハンドルを回転させてバルブステムを上下させることによって制御されます。バルブディスクは操作トルクを低減するためにトップダウンフロー用に設計されており、開口部の高さは公称直径の 25%-30% です。媒体の流れの方向は、バルブ本体の矢印マークと一致している必要があります。取り付け中はバルブステムを垂直に上向きにし、オイルとの接触を厳禁してください。帯電防止設計とオイルフリー処理が施されており、フランジ端には導電性のネジ穴が設けられています。
GNEE グループは幅広いゲートバルブを製造しています。Global Valve Solutions – 今すぐ当社の専門家にご連絡ください!
酸素グローブバルブの技術パラメータ
材質:ステンレス、青銅、モネル、
サイズ範囲: DN15 ~ DN400
接続オプション: フランジ、突合せ溶接、ネジ端
使用圧力:PN16、PN25、PN40
使用温度: 200度以下
シーリング オプション: 金属-対-、ソフトシール
製法:鋳造、鍛造
適用媒体: 酸素専用に設計
製造規格: ASME B16.34、API 607
酸素グローブバルブの性能パラメータ
| 呼び径(DN) | 15-400 | |||
| 呼び圧力(MPa) | 1.6 | 2.5 | 4 | |
| 試験圧力 | 強さ | 2.4 | 3.75 | 6 |
| (MPa) | シール | 1.76 | 2.75 | 4.4 |
| 適切な温度 | 200度以下 | |||
| 適切なメディア | 酸素 | |||
| 体 | シリコン真鍮、ステンレス | |||
| バルブステム | ステンレス鋼 | |||
| スプール | 銅、ステンレス | |||
| フィラー | テフロン | |||

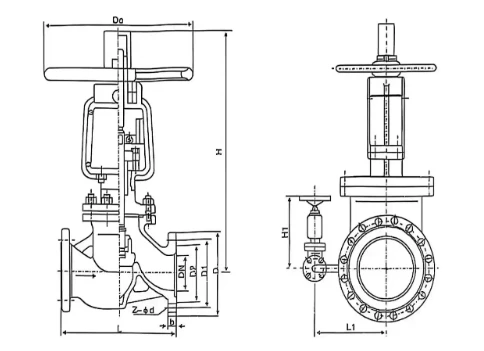

メキシコの顧客向けにカスタマイズされた酸素グローブ バルブの図面
酸素用グローブバルブの主な外形寸法と接続寸法
YJ41W-25P YJ41W-25T (単位:mm)
| DN | L | D | D1 | D2 | b | Z-φd | する | H | H1 | L1 | 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 | 190 | – | – | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 100 | 213 | – | – | 6.5 |
| 25 | 180 | 115 | 85 | 65 | 16 | 4-14 | 125 | 236 | – | – | 7 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 182 | 312 | – | – | 13.5 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 180 | 328 | – | 16 | 16 |
| 50 | 220 | 160 | 125 | 100 | 20 | 4-18 | 320 | 450 | – | 32 | 32 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 380 | 530 | – | 46 | 46 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 400 | 580 | – | 80 | 80 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 450 | 618 | – | 80 | 80 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 450 | 675 | – | 107 | 107 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 580 | 743 | – | 134 | 134 |
| 200 | 600 | 380 | 310 | 278 | 34 | 12-25 | 640 | 850 | – | 288.7 | 288.7 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 720 | 975 | 340 | 330 | 449 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 800 | 1115 | 340 | 415 | 663 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 900 | 1330 | 340 | 465 | 1170 |
YJ41W-40P YJ41W-40T(単位:mm)
| DN | L | D | D1 | D2 | D6 | b | Z–φd | する | H | H1 | L1 | 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4–14 | 100 | 202 | – | – | 5 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4–14 | 100 | 225 | – | – | 6.5 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4–14 | 125 | 236 | – | – | 7 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4–18 | 180 | 312 | – | – | 13.5 |
| 40 | 200 | 145 | 115 | 85 | 76 | 18 | 4–18 | 160 | 328 | – | – | 16 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4–18 | 320 | 450 | – | – | 32 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8–18 | 360 | 530 | – | – | 45 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8–18 | 400 | 560 | – | – | 60 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8–23 | 450 | 618 | – | – | 80 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8–25 | 450 | 675 | – | – | 105 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8–25 | 560 | 743 | – | – | 134 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 12–30 | 640 | 850 | – | – | 266 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12–34 | 720 | 975 | 380 | 340 | 491 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16–34 | 800 | 1115 | 415 | 340 | 705 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 16–41 | 900 | 1425 | 465 | 340 | 1234 |
酸素グローブバルブの特徴:
(1) ゲートバルブに比べ構造が簡単で、製作、メンテナンスが容易です。
(2)シール面は摩耗、傷がつきにくく、シール性が良好です。開閉時に弁体と弁体のシール面との間に相対的な滑りがないため、摩耗や傷が少なく、シール性が良く長寿命です。
(3) 開閉時の弁体ストロークが小さくなるため、ゲートバルブに比べ高さは低くなりますが、構造長は長くなります。
(4)開閉トルクが大きいため、開閉に力がかかり、開閉時間も長くなります。
(5) 弁体内の媒体通路が蛇行しているため流体抵抗が大きく、流体抵抗が大きく消費電力が大きくなります。
(6) 媒体の流れの方向: 呼び圧力 PN が 16MPa 以下の場合、媒体は弁体の下から上に向かって流れる並流が一般的に採用されます。呼び圧力PNが20MPa以上の場合、一般にシール性を高めるために媒体が弁体の上から下に流れる向流が採用されます。-使用中、ゲートバルブ内の媒体は一方向にのみ流れることができ、流れの方向を変えることはできません。
(7) 弁体は全開時に頻繁に侵食を受けます。
