極低温制御弁低温環境で動作する制御バルブで、主に極低温媒体の流れと圧力を制御するために使用されます。{0}動作原理は通常の制御弁と同様で、弁心の開度を変えることで媒体の流量を調整し、圧力制御を行います。
ただし、極低温環境の特殊な特性により、極低温制御バルブには材料の選択、構造設計、シール方法においてより高い要件が求められます。その中心的な機能は、極低温媒体の流れを正確に制御し、安定したプロセスパラメータを達成することです。
GNEE グループは工業用バルブの大手メーカーであり、世界中の顧客にバルブ ソリューションとカスタマイズ サービスを提供しています。バルブ設置サポート – 現場訪問を予約してください!
低温-制御弁の技術パラメータ
設計および製造: GB/T 12235、ASME B16.34、IEC 60534
構造長さ: GB/T 12221、ASME B16.10
接続形式:HG/T 20592-20605、GB/T 9112-9124、ASME B16.5
検査およびテスト:GB/T 13927、API 598、IEC 60534-4
口径:1/2インチ～24インチ(DN15～DN600)
圧力温度レベル:ASME B16.34、GB/T 12224
ドライブモード: セルフ操作-
圧力：PN1.6MPa～PN40MPa クラス150～クラス2500
極低温制御弁の動作原理
極低温制御バルブは主にバルブ本体、バルブコア、アクチュエーター、センサーで構成されています。その動作原理は次の手順に要約できます。
センサー検出: 極低温制御バルブには通常、媒体温度をリアルタイムで監視し、アクチュエーターに信号を送信するための温度センサーが装備されています。
アクチュエーターの動作: センサーからの温度信号に基づいて、アクチュエーターは対応する動作を実行し、バルブコアを駆動してバルブ本体内で移動します。
流量調整: バルブコアの動きによりバルブ本体内の流路面積が変化し、それによって流体媒体の流量が調整されます。温度が設定値より低い場合、バルブコアが開く方向に移動し、流路面積が増加して流量が増加します。逆に設定値より温度が高くなるとバルブコアが閉じる方向に動き流路面積が減少し流量が減少します。
フィードバック制御：極低温制御バルブにはフィードバック制御機能もあり、実際の流量状況を制御システムにフィードバックしてアクチュエータの動作をタイムリーに調整し、正確な流量制御を保証します。
極低温制御弁の機能
極低温制御バルブの機能は主に次の側面に反映されます。
- 正確な制御: 極低温制御バルブは、実際のニーズに応じて流体媒体の流量を正確に制御し、システム温度の安定性と精度を確保します。
- 自動調整：センサーとアクチュエーターを搭載した極低温制御バルブにより流量を自動調整し、オペレーターの負担を軽減します。
- 安全保護: 冷凍、液化天然ガス (LNG) およびその他の分野では、極低温制御バルブも安全保護の役割を果たします。システム温度が異常に上昇または下降した場合、制御弁は流量を迅速に調整して、機器の損傷や安全上の事故を防ぎます。
- エネルギーの節約と排出量の削減: 正確な流量制御により、システムのエネルギー効率が向上し、エネルギー消費と排出量が削減されます。極低温制御バルブはこの面で重要な役割を果たし、グリーン冷凍および LNG アプリケーションを強力にサポートします。
極低温制御弁の用途
極低温制御バルブは、次のようなさまざまな極低温プロセスで広く使用されています。
1. 石油化学産業: 極低温分離および反応プロセスにおいて、液化石油ガス (LPG)、エチレン、プロピレンなどの極低温媒体の流量と圧力を制御するために使用され、生産プロセスの安定性と安全性が確保されます。
2. 天然ガス液化産業: 天然ガス液化プロセスにおける液化天然ガス (LNG) の流量と圧力を制御し、液化プロセスの効率と安全性を確保するために使用されます。
3. 食品冷凍産業: 食品冷凍プロセスにおける冷媒の流量と圧力を制御するために使用され、食品冷凍プロセスの均一性と効率を確保します。
4. 空気分離産業: 空気分離プロセスにおける液体空気の流量と圧力を制御するために使用され、空気分離プロセスの安定性と安全性を確保します。
5. 科学研究分野: 極低温実験や研究において極低温媒体の流量と圧力を制御するために使用され、実験の精度と信頼性が保証されます。

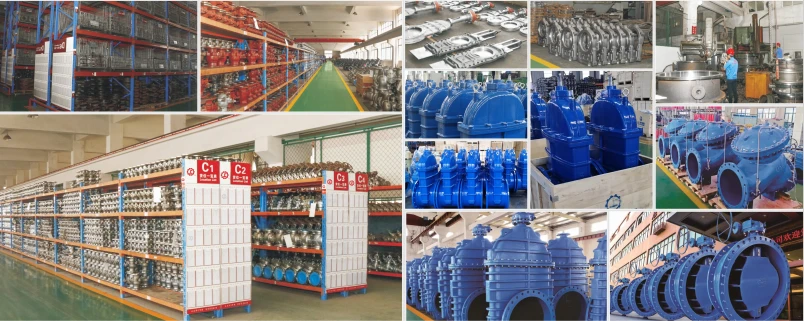

低温-温度調節弁工場
