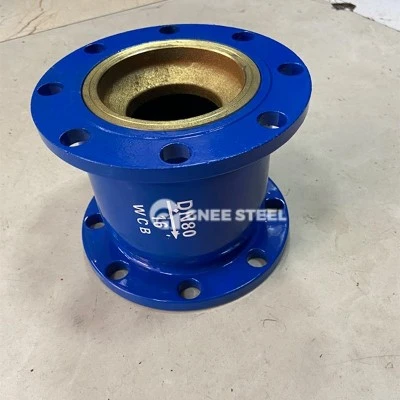

垂直チェックバルブは、垂直リフティング構造を備えたチェックバルブの一種であり、その作業原理と構造設計は、垂直パイプラインインストールシナリオ用に特別に最適化されています。その作業メカニズムの3つの側面からの作業原則、構造的特性、および設置要件の以下の分析：
I.作業原則
フォワードフローステージ
培地がボトムアップから流れると、バルブの自己加重と摩擦を克服するための流体圧がバルブフラップを垂直に垂直に押し上げて、媒体が遮られていません。
バルブの開口部の高さと流量に関連する、流量が大きいほど、バルブリフトが高くなります。
リバースフローステージ
メディアが流れたり逆流したりすると、急速な降下の作用下でのメディアの自己加重 +逆圧力のバルブフラップと、バルブシートのシーリング表面が近くにフィットし、メディアの逆流がブロックされます。
一部のモデルは、水ハンマーのリスクを減らすために、春の支援により閉鎖速度を高めます。
ii。構造特性
| サブアセンブリ | デザインポイント |
|---|---|
| バルブディスク | 主にステンレス鋼またはプラスチック（PVCなど）で作られた丸いまたは円錐構造は、垂直運動の精度を確保するために、底部に永久ガイドバーがあります。 |
| バルブシートのシーリング表面 | さまざまなメディアシーリングニーズに適したソフトシール（ゴム\/蛍光砕屑性）またはハードシール（金属被覆）を採用します。 |
| バルブボディ | 鋳鉄、ステンレス鋼、またはPVCで利用可能な、合理化されたチャネル設計、フランジ付きまたはねじれた接続、低〜中圧アプリケーションに適しています。 |
iii。インストールの要件と制限
設置方向
強制垂直設置：垂直パイプラインにのみ適用でき、中程度の流れは下から上へでなければなりません。
間違ったインストール（水平または逆）により、バルブが適切にリセットできず、漏れや誤動作が発生します。
適用可能なシナリオ
水道供給および排水システム、化学的低圧パイプライン、PVCパイプラインなどの清潔な液体またはガス媒体に適しています。
固体粒子、高い粘度、または腐食性培地には適していません。
