の電気調整バタフライバルブ高精度電動アクチュエータ（サーボ制御ユニット付き）を搭載した自動バルブです。{0}電気を動力源として、バタフライ プレートを 0- 度の範囲内で継続的に調整し、パイプラインの流れと圧力を正確に制御します。その主な利点は「正確な調整 + 効率的な制御」にあります。電動アクチュエーターは 4 ～ 20mA/0 ～ 10V アナログ信号をサポートし、±1% の調整精度でリアルタイムのバルブ位置フィードバックを提供します。
バタフライ バルブは、小型、低流量抵抗 (流量抵抗係数 ≤0.2)、高速応答を特徴としており、動的な調整が必要な中圧および低圧のパイプライン システムに適しています。-および低圧-。これは、水処理、HVAC、化学、電力などの業界の自動フロー制御シナリオで広く使用されています。
GNEE グループはバルブの製造と輸出を専門としています。今すぐチャット– 100+ 種類のバルブの価格をリアルタイムで確認できます。
電気調整バタフライバルブの技術パラメータ
| 周囲温度 | -10~+60℃ |
| 公称圧力 | 0～1.0MPa |
| 制御電圧 | AC110V、AC220V、AC380V、DC24V |
| サイズ | DN50～DN300 |
| 制御方法 | オン-オフタイプ、調整可能なタイプ（注文時にリクエストがあればプロポーショナルとして設定できます） |
電動調整バタフライバルブの構造
ソフトシール: ゴムや PTFE などの材料で作られており、低温、低圧、清浄な媒体 (きれいな水や空気など) に適しており、漏れ率が低くなります (KV 値 0.01% 以下)。
ハードシール: 金属-対-の金属シール（ステンレス鋼 + 肉盛合金など）、高温（≤450 度）、高圧（≤42MPa）、腐食性媒体（酸やアルカリ廃水など）に耐性がありますが、シール表面の摩擦が大きいため、定期的なメンテナンスが必要です。
バタフライプレート：円形の弁体で、管径方向に設置され、回転により流体の流路を制御します。
バルブ本体: 流体の流路を提供する円筒形の通路。
電動アクチュエータ：駆動の中心となる部品で、オンオフタイプ（直接スイッチング）と調整タイプ（連続調整）があり、正逆回転制御をサポートします。
電気調整バタフライバルブ 性能上の利点
高速応答: 電動アクチュエータによって駆動され、90°回転することでオン/オフ動作が完了します。開閉時間は 15 秒以下で、ゲート バルブよりも 3-5 倍速く、緊急遮断や頻繁な規制シナリオ (ガス漏れ保護や化学反応器の供給制御など) に適しています。-}高い調整精度: バルブ位置精度が ±0.5% ～ ±1% に達する連続的な線形調整をサポートし、システムのきめ細かい流量制御要件 (暖房ネットワークの温度微調整など) に正確に一致します。-
低い流量抵抗: バタフライ バルブが完全に開いているとき、流路はほぼ直線になるため、流路抵抗係数が低くなり (≤0.5)、ゲート バルブの係数 (5-10) よりもはるかに低くなります。これにより、低い圧力損失と優れたエネルギー効率が実現します (特に、直径 DN1000 を超える都市の給排水システムなどの大流量パイプラインに適しています)。
コンパクトな構造：バルブ本体の長さは同径のゲートバルブに比べてわずか1/3～1/2で、重量は40％～60％軽量化されているため、狭いスペース（海上プラットフォームや地下鉄トンネルなど）への設置が容易で、輸送および設置コストが削減されます。
優れた適応性: 材料の選択により、196 度 (極低温 LNG) から 1200 度 (高温排ガス) までの幅広い温度範囲をカバーできます。-高圧バタフライ バルブは、最大 42MPa (高圧ボール バルブと同等) の圧力に耐えることができるため、石油精製や水素化装置などの極端な動作条件に適しています。
電気調整バタフライバルブの用途
産業部門
石油化学産業: 原油/精製油パイプラインの流量と反応器供給システムでの触媒注入流量の制御（PTFE{0}}ライニングされたシール面またはハステロイ バルブ本体を使用した耐食性が必要）。
電力産業: ボイラー蒸気バイパス流量および冷却水循環システム流量の調整 (ダウンタイムを回避するには大口径 DN800 ～ DN2000、高信頼性が必要)。
鉄鋼冶金：高炉冷却水システムおよび圧延機エマルション循環パイプラインの流量制御（高圧耐性 ≤1.6MPa、耐衝撃性が必要）。
地方自治体部門
水処理: 上水道の浄水タンクからの排水と下水処理場の曝気タンクの空気量の調整 (DN500 以上の大流量調整が必要、低漏洩率 ≤0.01%)。
暖房供給：暖房ステーションの一次/二次ネットワーク水流量と中央空調水循環パイプラインの流量のバランスをとります（温度適応性-10度〜120度、室温の変動を避けるための迅速な応答が必要です）。
環境保護部門
廃水処理: バー スクリーン ウェルの流入流量と生物処理タンクの曝気量を制御します (培地滞留を減らすための目詰まり防止設計が必要です)。-
排ガス処理：VOC処理装置の流入流量と脱硫・脱硝装置の吸収剤注入量を調整（有毒ガス漏れ防止のためガスシールが必要）。
新エネルギー部門
太陽光発電洗浄: 純水の流量を調整し、モジュール洗浄用の水量を正確に制御します（流量調整誤差 2% 以下の高精度と清潔な材料が必要です）-。
水素エネルギーの用途: 電解槽の水素/酸素パイプライン流量および水素給油ステーションの水素貯蔵タンク圧力の制御 (水素脆化を避けるために、漏れが少ないことと材料の適合性が必要)。

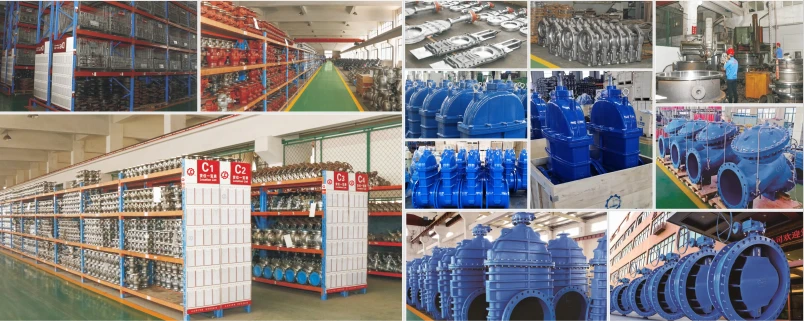

電気調整バタフライバルブ工場
