アン電動フランジ型ボールバルブは、ボールバルブの素早い開閉特性とフランジ接続の安定性を組み合わせた、電動アクチュエータによって駆動されるバルブです。遠隔制御や自動調整が必要なシナリオで広く使用されています。その中心的な機能は、電気を使用してバルブコアを回転させ、それによって媒体のオン/オフの切り替えや流量の調整を実現することです。特にシール性、耐食性、環境適応性などの要求が高い産業分野に最適です。
GNEE グループは工業用バルブの製造を専門とし、世界中の顧客にバルブ ソリューションとカスタマイズ サービスを提供しています。カスタムバルブ設計も利用可能 – プロジェクトを始めましょう!
電動フランジボールバルブの技術パラメータ
サイズ範囲: DN15-DN300
圧力範囲: PN16-PN40
エンド接続: フランジ付き
材質：ステンレス鋼、炭素鋼
シール: PTFE、グラファイト
バルブ設計: 電気フランジボールバルブ
対面: ISO 5752、EN 558
エンドコネクション: ASME B16.5、ISO 7005
試験と検査: API 598、ISO 5208
適切な媒体: 水、油、ガス、蒸気
電動フランジボールバルブの特長と利点
- 低い流体抵抗: すべてのバルブタイプの中で、ボールバルブは最も流体抵抗が低いです。たとえ内径が小さくても、ボール バルブは比較的低い流体抵抗を示します。{0}
- 簡単な操作: 電動フランジボールバルブは電動モーターによって駆動され、遠隔制御や自動制御が可能です。操作は簡単かつ迅速で、電動アクチュエータの実行速度が比較的速いため、人手と時間を大幅に節約できます。
- 信頼性の高いシール: PTFE などの弾性材料で作られたシールリングはシールが容易で、媒体圧力の増加とともにバルブのシール能力が増加します。同時に、ステムシールは信頼性が高くなります。ステムは回転のみで上下には動かないため、ステムパッキンシールが傷つきにくいです。
- 長寿命: PTFE などの材料の優れた自己潤滑特性により、ボールとの摩擦損失が低く、ボール バルブの寿命が長くなります。{0}
- 幅広い適用性: 電動フランジボールバルブは、ガス、水、油などのさまざまな流体媒体に適しており、高温、高圧、腐食などの過酷な条件下でも動作できます。
電動フランジボールバルブの利点
自動制御
リモート信号制御 (4 ～ 20mA アナログ入力など) をサポートし、DCS、PLC、およびその他の自動化システムと統合して無人操作を行うことができます。
電動アクチュエーターにはサーボ システムが組み込まれており、高速応答と高い位置決め精度を実現します。{0}
高効率のシーリングと低抵抗
PTFE または硬質合金シールリングを使用。シール性能は媒体圧力とともに向上し、漏れが少なくなります。
ボール-形の貫通孔-はバルブ本体のキャビティと面一になっており、流体抵抗と圧力降下を最小限に抑え、高粘度または粒子状の媒体に適しています。-
耐久性とメンテナンス性
バルブステムのみが回転するため、パッキンシールの摩耗が軽減され、寿命が長くなります。
バルブシートとフランジ間の距離が近いコンパクトな構造により、材料の滞留が最小限に抑えられ、詰まりのリスクが軽減され、メンテナンスが容易になります。
安全設計
防爆-アクチュエータは、可燃性および爆発性の環境に適しています（例: CT6 ガス防爆-）。
一部のモデルには、動作の安全性を確保するために、耐火機能と帯電防止機能が装備されています。{0}
電動フランジボールバルブの用途
石油化学産業
原油輸送や化学反応器の供給制御など、パイプライン内の媒体の流れを遮断、迂回、または調整するために使用されます。
電動フランジボールバルブは、石油精製所や天然ガス処理プラントなどの可燃性および爆発性の環境に適しています。
電力産業
ボイラー給水および蒸気パイプラインのオン/オフを制御し、システムの安全な動作を確保します。
-高温電気フランジ ボール バルブ (NK941H-16C など) は、熱媒油や高温蒸気のパイプラインに適しています。
水処理と環境保護
下水処理場における化学薬品の投与量の調整、または下水排出パイプラインの開閉の制御。
電動 V- タイプ ボール バルブは、V- 形のボール コアとバルブ シートの間のせん断力によって、繊維や固体粒子を含む下水を効果的に処理します。
冶金と製紙
高温の溶融金属を輸送するパイプラインの開閉を制御したり、パルプの流れを調整したりします。{0}
-耐摩耗性電動フランジ ボール バルブは、スラリー、パルプ、その他の粒子を含む媒体を扱う用途に適しています。

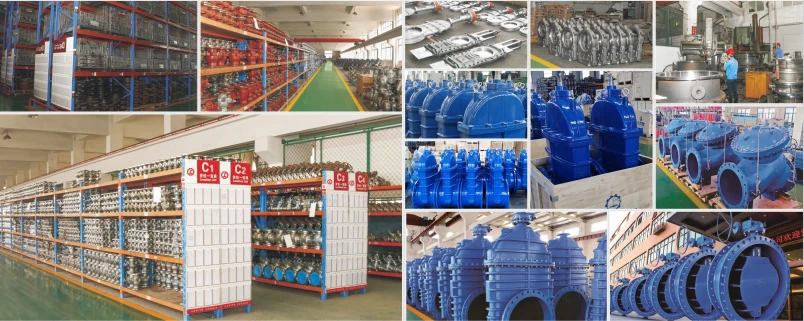

電気フランジボールバルブ工場
