の偏心半球バルブ比較的新しいタイプのボールバルブです。摩擦のないスイッチング、耐久性のあるシール、低い開閉トルクなど、独自の構造上の利点を備えています。これにより、アクチュエータの小型化が可能になります。マルチターン電動アクチュエータと組み合わせると、中程度のレギュレーションと厳密な遮断の両方を実現できます。-石油、化学、都市の給排水システムなど、厳密な遮断が必要な用途に広く適用できます。-
GNEE グループはバルブを供給しており、ISO 認定を受けています。ISO-認定バルブ – サンプルをすぐに入手できます!
偏心半球バルブの技術パラメータ
サイズ：DN40－1600
圧力：PN1.0MPa-PN4.0MPa
材質：WCB
フランジ接続：GB/T17241.6－1998、GB/T9115
構造長さ：GB12221－89
温度レベル：-29〜540度
接続方法: フランジ/ウェハ
媒体: 水、酸、スラリー、蒸気、ガス、油
偏心半球バルブの仕様パラメータ
| アイテム | 0.6MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa |
|---|---|---|---|---|---|
| 呼び圧力(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 呼び径(mm) | 40 – 1600 | 40 – 1600 | 40 – 1200 | 40 – 600 | 40 – 600 |
| シート漏れ試験圧力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| シェルテスト圧力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 適用温度(度) | -29～540度 | ||||
| 対象メディア | 上水、海水、廃水、酸性、スラリー、蒸気、ガス、油 | ||||
| 作動タイプ | 手動、電動、空圧 | ||||
| エンドコネクション | フランジ付き、ウェーハ（ラグ-タイプは必要に応じてオプション） | ||||
| 設置方向 | 縦置き、横置き | ||||

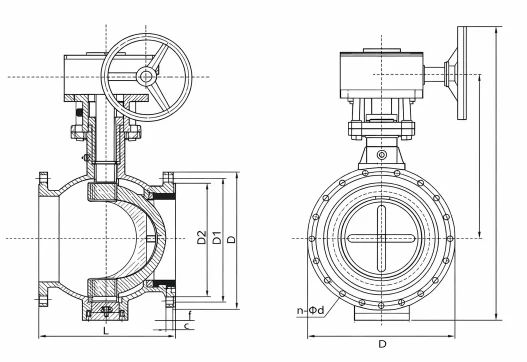

カタールの顧客向けにカスタマイズされた偏心ボール バルブの図面
主な全体寸法 (mm)- 国家標準偏心半球バルブ (PN16):
| DN | L | D | D1 | D2 | C | f | n-Φd |
|---|---|---|---|---|---|---|---|
| 100 | 229 | 220 | 180 | 158 | 20 | 2 | 8-Φ18 |
| 125 | 254 | 250 | 210 | 188 | 22 | 2 | 8-Φ18 |
| 150 | 267 | 285 | 240 | 212 | 22 | 2 | 8-Φ22 |
| 200 | 292 | 340 | 295 | 268 | 24 | 2 | 12-Φ22 |
| 250 | 330 | 405 | 355 | 320 | 26 | 2 | 12-Φ26 |
| 300 | 356 | 460 | 410 | 378 | 28 | 2 | 12-Φ26 |
| 350 | 450 | 520 | 470 | 428 | 30 | 2 | 16-Φ26 |
| 400 | 530 | 580 | 525 | 490 | 32 | 2 | 16-Φ30 |
| 450 | 580 | 640 | 585 | 550 | 40 | 2 | 20-Φ30 |
| 500 | 660 | 715 | 650 | 610 | 44 | 2 | 20-Φ33 |
米国規格偏心半球バルブ (クラス 150LB):
| DN | D | D1 | D2 | C | f | n-Φd |
|---|---|---|---|---|---|---|
| 100 | 230 | 190.5 | 157.2 | 24.3 | 2 | 8-Φ18 |
| 125 | 255 | 215.9 | 185.7 | 24.3 | 2 | 8-Φ22 |
| 150 | 280 | 241.3 | 215.9 | 25.9 | 2 | 8-Φ22 |
| 200 | 345 | 298.5 | 269.9 | 29.0 | 2 | 8-Φ22 |
| 250 | 405 | 362.0 | 323.8 | 30.6 | 2 | 12-Φ26 |
| 300 | 485 | 431.8 | 381.0 | 32.2 | 2 | 12-Φ26 |
| 350 | 535 | 476.3 | 412.8 | 35.4 | 2 | 12-Φ30 |
| 400 | 595 | 539.8 | 469.9 | 37.0 | 2 | 16-Φ30 |
| 450 | 635 | 577.9 | 533.4 | 40.1 | 2 | 16-Φ33 |
| 500 | 700 | 635.0 | 584.2 | 43.3 | 2 | 20-Φ33 |
偏心半球バルブの特長
- 摩擦のない開閉-: 偏心設計により、開閉時にボールとシートの間に摩擦がなく、バルブの摩耗とメンテナンスのコストが削減されます。
- 耐摩耗性シール: 偏心半球バルブのシール面には、硬化面接触シールを備えた金属面リングが使用されており、優れた耐摩耗性とシール性能を備えています。{{1}{2}}
- 低い開閉トルク：偏心設計により、バルブの開閉時のトルクが少なく、操作・制御が容易になります。
- 低い流体抵抗: 偏心半球バルブの最適化された流路設計により、同じ長さのパイプ部分と同等の流体抵抗係数が確保され、流体がバルブを通過する際の抵抗が低くなります。
- 幅広い応用性：偏心半球バルブはさまざまな媒体や温度範囲に適しており、石油、化学、都市の給排水業界で広く使用されています。
偏心半球バルブの用途
石油とガス
パイプライン内の媒体制御に使用され、高温、圧力、腐食環境に耐えることができます。
化学工業
腐食性媒体（酸やアルカリなど）の流れを制御してプロセスの安全性を確保します。
電力産業
火力発電所や原子力発電所の冷却システムで水や蒸気の流れを調整するために使用されます。
都市水処理
都市部の水道や下水処理において、不純物を含む流体（下水や汚泥など）を処理するために使用されます。
食品および医薬品
優れたシール性と材料特性を活かし、クリーンな媒体（液体・気体など）の流れをコントロールします。

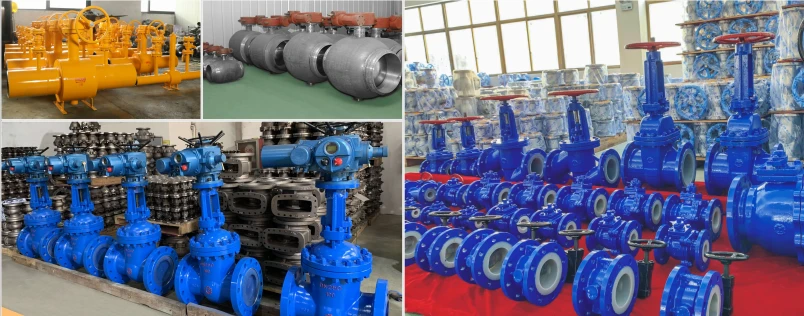

偏心半球バルブ工場
