のDBB (ダブルブロックアンドブリード) ダブルボールバルブは、中圧および高圧 (2.5MPa ～ 100MPa) および危険/貴重媒体 (石油とガス、化学試薬、液化炭化水素、高純度ガスなど) のシナリオ向けに特別に設計された安全制御装置です。- -60度から450度の温度に適しており、石油化学のメインパイプライン、LNG/CNGの貯蔵および輸送システム、医薬品の高圧反応パイプライン、原子力補助回路などの分野で広く使用されています。
統合されたダブル ボール バルブ シリーズ構造、独立した吐出チャンネル、耐食性および耐温度性の高い合金 (A105、316L、F11) の鍛造に基づいており、API 6D および ASME B16.34 規格に従って製造されており、「二重シール遮断 + 中間室圧力逃がし吐出」の機能を実現しています。{0}{0}{1} DN6-DN150の呼び径に適しており、手動、空気圧、電動で駆動できます。これは、高圧パイプラインのメンテナンス隔離と媒体漏洩防止のための中核となる安全コンポーネントです。
GNEE は中国の大手バルブ メーカーであり、CNC ワークショップを備え、バルブのカスタマイズ サービスを提供しています。パイプラインを最適化 – 今すぐバルブ カタログをダウンロードしてください!
DBB ボールバルブの中核機能は「ダブルブロック + ダブルブリード」です。
- ダブルブロック: バルブが閉じているとき、バルブ本体の両側のシール面が同時に独立して媒体の流れを遮断し、二重のシールバリアを形成して媒体の漏れやクロスフローを防ぎます。-
- ダブルブリード: バルブの中央にはブリードポートがあり、バルブキャビティから残留媒体や圧力を排出し、媒体がバルブキャビティに蓄積して腐食や安全上の問題を引き起こすのを防ぎます。
ダブルブロックとブリードボールバルブの動作原理:
DBB ボール バルブの中心的な設計ロジックは「二重遮断 + ブリード」であり、2 つの独立したシール面とブリード デバイスを通じて媒体の安全な分離を実現します。-
ダブルシャットオフ機能-
バルブが閉じると、2 つの独立したボール (または 1 つのボールの二重シール面) が上流と下流の媒体の流れを同時に遮断します。バルブ シートとボールは、精密研削技術（ボール/シート ラッピングなど）によって高精度のシールを形成し、漏れがゼロであることを保証します。-たとえば、LNG の極低温条件では、二相鋼材と自己締め付け金属シールの設計により、-196 度から +600 度までの極端な温度に耐えることができ、極低温脆化を防ぎます。
ブリード機能
バルブが閉じた後、バルブ本体に組み込まれたブリードポートがキャビティから残留媒体または圧力を排出し、安全な隔離スペースを形成します。ブリードプロセスは手動または自動操作をサポートしており、完全な減圧を確実にするためにキャビティ圧力を圧力計で監視できます。たとえば、航空灯油パイプラインでは、ブリード機能によりバルブ キャビティ内の異常な圧力上昇を防ぎ、媒体の逆流のリスクを回避できます。
ダブルブロックとブリードボールバルブの構造上の特長
3 セクションのバルブ本体:
2 つのバルブ シートと中間バルブ チャンバーで構成され、シート間にはシール用のボール ジョイントが付いています。
中間バルブ チャンバーは通常、ドレン ポートと圧力テスト インターフェイスを簡単に設置できるように、独立したキャビティとして設計されています。
シーリング設計:
双方向シール構造により、弁座とボールの間に二重シール面が形成され、両側の媒体が干渉しません。
一部のモデルには、さまざまな媒体や温度要件に適応するために、ソフト シール (PTFE など) とハード シール (金属など) の組み合わせが装備されています。
排水システム:
ドレンポートは、圧力解放、サンプリング、またはバルブ室内の媒体状態のテストのためにパイプラインまたは機器に接続できます。
ドレンポートには通常、操作と制御を容易にするストップバルブまたはニードルバルブが装備されています。
ダブルブロックとブリードボールバルブの応用
DBB ボールバルブは、高い安全性と信頼性が要求される産業分野で広く使用されています。
石油・ガス産業:
パイプラインの遮断、坑口制御、分離器、その他の機器で媒体の漏洩や相互汚染を防ぐために使用されます。-
海底パイプラインでは、DBB ボール バルブにより、閉鎖後にバルブ キャビティ内に残留媒体が残らないことが保証され、腐食が防止されます。
化学産業:
クロールアルカリ製造装置や石油精製装置など、有毒、可燃性、または腐食性媒体を含むパイプライン システムに適しています。{0}
バルブキャビティ内の媒体の状態は、安全な操作を確保するために排出ポートを通じて定期的に監視できます。
電力産業:
蒸気パイプライン、ボイラー給水システムなどで媒体の逆流や漏れを防ぐために使用されます。
水処理産業:
廃水処理、海水淡水化、その他のシナリオにおいて、DBB ボール バルブは媒体の汚染や相互混合を防ぎます。{0}}

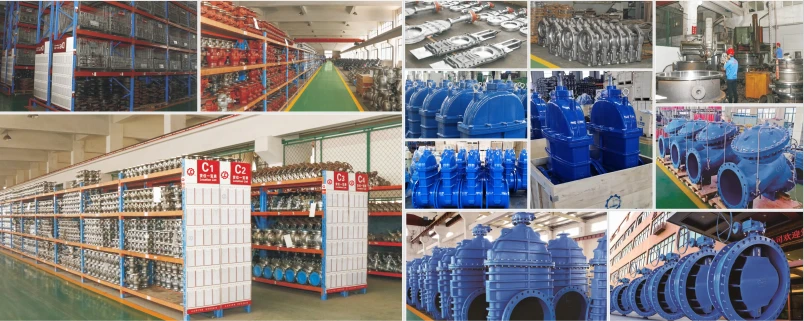

ダブルブロックおよびブリードボールバルブ工場
