グローブバルブ
玉形弁は、閉鎖要素 (弁体) が弁座の中心線に沿って移動するタイプのバルブです。この動きは、バルブシートの開口部の変化とバルブディスクのストロークに直接相関します。玉形弁は開閉ストロークが比較的短く、優れた遮断能力を備え、弁座開度の変化と弁体ストロークとの間に直接相関関係があるため、流量調整に最適です。-一般に、グローブ バルブは、遮断、調整、スロットリングなどの用途に最適です。-
GNEEグループはカスタマイズサービスを提供しています。バルブ図面に基づいてバルブをカスタマイズするには、お問い合わせください。
GNEE グローブ バルブ図面、バルブ図面をお送りいただければ、カスタマイズいたします。
利点:
開閉時のバルブディスクとバルブ本体シール面間の摩擦が比較的小さく、耐摩耗性に優れています。
通常、開口部の高さはバルブ シート通路の約 4 分の 1 に過ぎず、ゲート バルブに比べて操作が容易です。{0}
通常、グローブ バルブにはバルブ本体とバルブ ディスクのシール面が 1 つだけあるため、製造プロセスが簡素化され、後のメンテナンスが容易になります。
グローブ バルブに使用されるパッキンはアスベストとグラファイトの混合物であることが多く、比較的高い耐熱性を備えているため、蒸気バルブの製造によく使用されています。
短所:
ゲートバルブを通過する際に媒体の流れ方向が変わるため、他のバルブに比べ最小流動抵抗が大きくなります。
また、ゲートバルブはストロークが長いため、ボールバルブに比べて開く速度が遅くなります。
ダイヤフラムバルブ:
ダイヤフラム バルブは特別なタイプの遮断バルブです。-その重要なコンポーネントは、柔らかい素材で作られたダイヤフラムです。このダイヤフラムは、バルブ本体のキャビティをバルブ カバーのキャビティおよび駆動コンポーネントから効果的に隔離し、バルブを通る一方向の流体の流れを確保します。ダイヤフラムバルブは構造が簡単で流体抵抗が少なく、同仕様のバルブに比べて流量が大きくなります。さらに、ダイヤフラム バルブはその独自の構造設計により漏れがなく、高粘度の媒体や浮遊粒子を含む媒体の調整に最適です。-
ただし、ダイヤフラム バルブの耐圧力と温度はダイヤフラムとライニング材料の性能によって制限され、一般的には 6 MPa 未満の公称圧力と 150 度未満の温度にのみ適しています。その流量特性はクイックオープニング特性に近く、ストロークの 60% まではほぼ直線的で、60% 以降の流量変化は比較的小さくなります。{3}}
さらに、空気圧ダイヤフラム バルブには、自動制御、プログラム可能な制御、または流量調整のニーズを満たすために、フィードバック信号、リミット スイッチ、およびポジショナーを装備することができます。この製品は、従来のピストン シリンダーの代わりにダイヤフラム-タイプの推進シリンダーを使用しており、ピストン リングの損傷によって引き起こされる漏れの問題を効果的に回避します。
さらに、空気圧の故障が発生した場合でも、オペレーターはハンドホイールを介してバルブの開閉を制御できます。
ダイヤフラム バルブのバルブ本体は通常、鋳鉄、鋳鋼、または鋳ステンレス鋼で作られており、さまざまな耐食性{0}}または耐摩耗性-な材料が装備されています。ダイヤフラム材質にはゴムとポリテトラフルオロエチレン（PTFE）を採用しており、いずれも耐食性に優れており、特に強酸やアルカリなどの腐食性の高い媒体の規制に適しています。さらに、ダイヤフラムバルブはシンプルな構造で流体抵抗が少なく、流量が大きく、漏れがない特性を備えているため、高圧、高温の環境下でも安定した性能を維持できます。{4}}

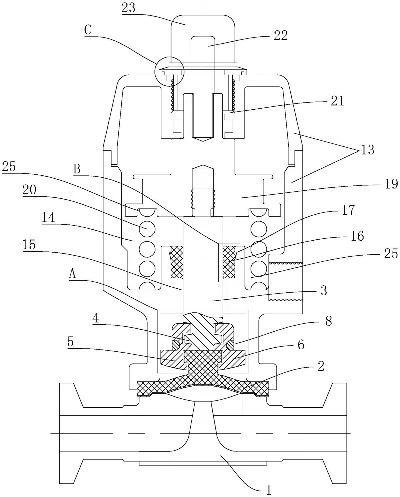

GNEE ダイヤフラム バルブの図面、バルブの図面をお送りください。カスタマイズいたします。
利点:
ダイヤフラムバルブの作動機構は媒体通路から完全に隔離されています。この設計により、作動媒体の純度が保証されるだけでなく、パイプライン内の媒体が操作機構の作動部分に与える影響も防止されます。さらに、危険媒体を管理する安全設備を除き、バルブステムに別個のシールを設ける必要はありません。
作動媒体はダイヤフラムとバルブ本体のみに接触し、両方ともさまざまな材料で作ることができるため、ダイヤフラムバルブは幅広い作動媒体、特に化学的腐食剤や浮遊粒子を含む作動媒体を理想的に制御できます。
ダイヤフラムバルブは、バルブ本体、ダイヤフラム、バルブカバーAss'yの3つの部品のみで構成される非常にシンプルな構造です。この設計により、分解やメンテナンスが簡単かつ迅速に行え、現場でのダイヤフラム交換も短時間で完了します。
短所:
バルブ本体のライニングとダイヤフラムの製造プロセスには制限があるため、より大型のバルブ本体のライナーとダイヤフラムを製造することには課題が伴います。したがって、ダイヤフラムバルブは一般に、より大きなパイプ直径には適しておらず、その用途は通常、DN 200 mm 以下のパイプラインに限定されます。
ダイヤフラム バルブはダイヤフラムの材質によって制限され、通常 180 度を超えない低圧および低温の用途に適しています。{0}}
調整性能の点では、ダイヤフラムバルブは比較的貧弱で、主に狭い範囲内の調整に使用されます（通常、流量調整は開度の2/3まで閉じたときに使用できます）。
ダイヤフラムバルブとグローブバルブの違い
ダイヤフラムバルブとグローブバルブの原理、構造、操作方法についての上記の紹介に基づいて、次の結論を導き出すことができます。
1. 原理と構造の違い：ダイヤフラムバルブはダイヤフラムを使用して媒体の流れを制御しますが、グローブバルブはバルブの開閉機構を使用して媒体の流れを制御します。
2. さまざまな用途: ダイヤフラムバルブは、粒子、高粘度、または強い腐食性を含む媒体に適しています。グローブバルブは媒体の流れの制御と分離に適しています。
3. さまざまな操作方法: ダイヤフラムバルブとグローブバルブはどちらも手動、空気圧、または電気で操作できます。
4. 異なる安全性能: ダイヤフラムバルブはステムシール性能が低いため、漏れが発生しやすく、操作とメンテナンスがより困難になります。玉形弁はシール性に優れているため、操作やメンテナンスが比較的容易です。

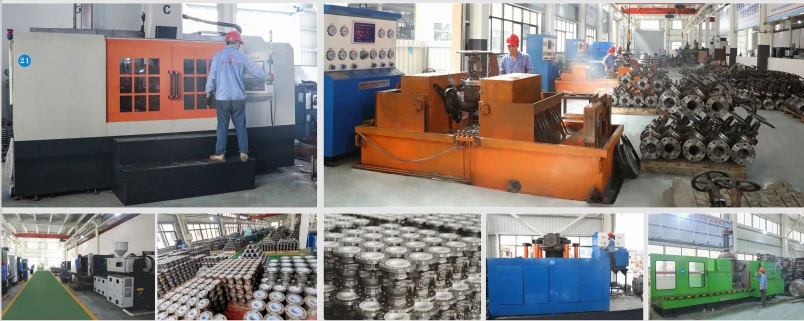

GNEEダイヤフラムバルブおよびグローブバルブ工場
GNEEグループはグローブバルブとダイヤフラムバルブの製造を専門としています。選考に関してご不明な点がございましたら、あなたのプロジェクトに最適な選択については、お気軽にお問い合わせください。
