鋳鋼製グローブバルブ: 概要

A 鋳鋼製グローブバルブ工業用配管システムの遮断と流量調整に使用されるリニアモーション バルブです。-ゲート バルブとは異なり、グローブ バルブは、ディスクをシートに近づけたり離したりすることで流れを制御するように設計されています。このため、スロットリング、信頼性の高いシャットオフ、および制御されたフローが重要なアプリケーションでは一般的な選択肢となります。

産業プロジェクトの場合、適切なグローブ バルブを選択することは、単に本体の材質を選択するだけではありません。バルブは、圧力、温度、流体特性、圧力降下、トリム要件、端接続、適用される規格、および検査要件に従って指定する必要があります。

鋳鋼製グローブバルブとは何ですか?

鋳鋼製グローブ バルブは、鋳鋼製の圧力容器とボンネットを備えたグローブ バルブです。{0}}このバルブは可動ディスクと固定シートを使用して流体の流れを制御します。

ハンドホイールまたはアクチュエータがステムを上方に動かすと、ディスクがシートから持ち上げられ、流路が開きます。ステムが下方に移動すると、ディスクがシートに近づき、流れを制限または停止します。

通常、主なコンポーネントには次のものが含まれます。

• 体
• ボンネット
• ディスク
• 幹
• シート
• 後部座席
• グランドとパッキン
• ハンドホイールまたはアクチュエータ
• ボルト締め
• ガスケット

高圧または高温の用途では、ボディ、ボンネット、ステム、シート、パッキンのすべてが使用条件に適合する必要があるため、構造と材料の選択が特に重要になります。{0}

鋳鋼製グローブバルブはどのように機能しますか?

グローブバルブは、ディスクの直線運動を通じて流れを制御します。

基本的な操作シーケンスは簡単です。

バルブ開度:ディスクがシートから持ち上げられ、液体が通過できるようになります。

スロットリング:ディスクは完全に開いた状態と完全に閉じた状態の間に配置され、流れを調整します。

バルブが閉じている:ディスクがシートを押し付けて流れを止めます。

グローブ バルブの内部流路により、一般的なフルポート ゲート バルブよりも大きな圧力損失が発生します。{0}}トレードオフとして、フローの制御が向上します。-

このため、追加の圧力損失が許容されるスロットルや調整の用途には、グローブ バルブが一般的に選択されます。

鋳鋼製グローブバルブの技術パラメータ

実際のサイズと使用可能な圧力は、バルブ メーカーの設計と該当するプロジェクトの仕様に照らして確認する必要があります。

鋳鋼製ゲートバルブの主な外形寸法

鋳鋼製グローブバルブの設計

一般的なグローブ バルブ本体の構成には次のものがあります。

Z-型グローブバルブ

Z- タイプ、つまり標準パターンは、一般産業サービスに広く使用されています。流路は本体内で方向を変えるため、良好な絞り特性が得られますが、比較的高い圧力損失も発生します。

Y-型グローブバルブ

AY- パターンのグローブ バルブは、標準の Z- パターン設計よりも流路を合理化します。圧力損失を低減できるため、高い-圧力損失-が必要なサービスやより要求の厳しいサ​​ービスで検討されることがよくあります。

アングルグローブバルブ

アングルグローブバルブは、バルブ本体内で流れの方向を約 90 度変更します。配管レイアウトを簡素化でき、配管方向の変更時にバルブを取り付ける場合に便利です。

プロセス条件、利用可能なスペース、圧力損失、プロジェクトの仕様に応じて、適切なボディ パターンを選択する必要があります。

エンドコネクション

一般的なエンド構成には次のものがあります。

RF フランジ付き端部

立ち上げ面フランジは一般産業用配管に広く使用されています。フランジの寸法と圧力クラスは、該当する配管規格とプロジェクトの要件に一致する必要があります。

RTJ終了

リング{0}}タイプのジョイント接続は、配管仕様で RTJ シールが必要な高圧サービスで一般的に使用されます。-

突き合わせ-溶接端

-端部の突合せ溶接により、バルブと配管が溶接接続されます。これらは高圧および高温のプロセス システムで頻繁に使用されます。{2}

端部接続は常に、圧力クラスおよび該当する寸法規格とともに指定する必要があります。

鋳鋼製グローブバルブの特長

• シンプルな構造:ゲートバルブよりもシンプルで、製造とメンテナンスが容易です。
• 信頼性の高いシール:開閉時にディスクとシートの間に相対的な滑りがないため、シール面が摩耗したり傷がつきにくくなります。これにより、優れたシール性能と長い耐用年数が得られます。
• コンパクトな高さ:ディスクストロークが小さいため、同サイズのゲートバルブに比べてバルブ高さは低くなりますが、構造長は長くなります。
• より高いトルク:開閉トルクが大きくなり、力が必要となり作動時間が長くなります。
• より高い流体抵抗:本体内部の曲がりくねった媒体通路により、流体抵抗が増大し、消費電力が増加します。-その正確な絞り機能の代償として支払われました。
• 一方通行の流れ:-媒体は一方向にのみ流れることができ、逆にすることはできません。公称圧力が 16 MPa までの場合、一般に並流が採用され、媒体はディスクの下から上に流れます。呼び圧力が20MPa以上の場合はシール性を高めるため媒体をディスク上から下に流す向流方式となります。{4}}

全開にすると弁体が頻繁に侵食されます。

鋳鋼製グローブバルブの用途

• 石油化学産業:原油、天然ガス、化学製品の輸送を管理し、漏洩や事故を防ぎます。
• 電力業界:ボイラー給水システムおよび蒸気パイプラインの水と蒸気の流れを調整します。
• 冶金産業:パイプラインの安全性を確保しながら、高温または腐食性の媒体を扱います。-
• 水処理:都市の上下水処理における流体の流れを制御します。
•

品質検査とテスト

B2B バルブの調達では、テストと文書化がバルブ本体の材質と同じくらい重要です。

購入仕様に応じて、検査には以下が含まれる場合があります。

静水圧シェル試験

指定された試験条件下で圧力境界の漏れと構造の完全性をチェックします。

シート漏れ試験

バルブシートのシール性を確認します。

後部座席テスト

該当する場合、後部座席の配置は、該当する規格および仕様に従ってテストできます。

寸法検査

重要な寸法には次のようなものがあります。

顔と顔の間の長さ--

端から端までの寸法-{1}}

フランジ寸法

内径寸法

ステム寸法

全高

材質の検証

材料証明書は、注文書および該当する材料仕様と照合する必要があります。 PMI は、選択された合金またはステンレス鋼コンポーネントにも必要になる場合があります。-

臨死体験

バルブの材質、設計、プロジェクトの要件に応じて、NDE には次のものが含まれる場合があります。

放射線検査

超音波検査

磁粉試験

液体浸透試験

すべてのバルブがすべての非破壊検査法を必要とするわけではありません。検査計画は生産前に合意する必要があります。

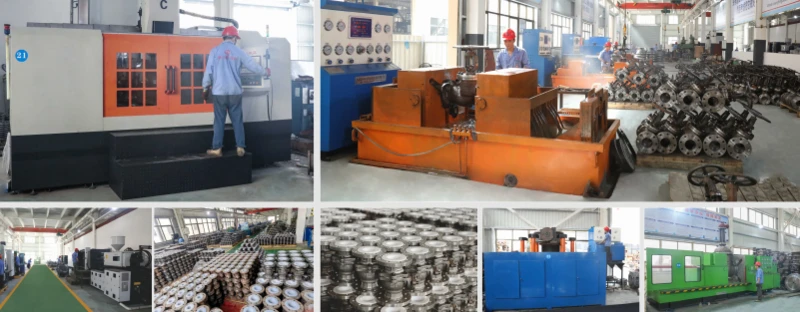

鋳鋼グローブバルブ工場

バルブのサイズ、圧力クラス、本体材質、トリム、エンド接続、サービス媒体、適用規格をお送りください。

当社のエンジニアリング チームは、お客様の仕様を検討し、適切な鋳鋼製グローブ バルブの構成、テスト要件、および文書を見積前に確認するお手伝いをいたします。

よくある質問

鋳鋼製グローブバルブは何に使用されますか?

鋳鋼製グローブバルブは、主に工業用配管の流量調整、絞り、遮断に使用されます。これは、蒸気、石油、ガス、石油化学、化学、発電システムで一般的に使用されています。-

グローブバルブは絞りに適していますか?

はい。グローブ バルブは、ディスクの位置を段階的に調整して流量を制御できるため、一般にスロットリングに適しています。ただし、厳しいスロットリングを使用する場合は、圧力降下と潜在的な浸食を評価する必要があります。

鋳鋼製グローブバルブの最も一般的な材料は何ですか?

ASTM A216 WCB は、工業用グローブ バルブで最も一般的な鋳造炭素鋼本体材料の 1 つです。低温、高温、腐食用途には、LCB、WC6、WC9、CF8M などの他の材料を選択することもできます。-

API623とは何ですか?

API 623 は、フランジ付き突合せ溶接端とボルト留めボンネットを備えた鋼製グローブ バルブの API 標準です。{1}これは、石油、石油化学、および関連する産業用途で一般的に参照されます。

API 623 と ASME B16.34 の違いは何ですか?

API 623 は特に鋼製グローブ バルブを対象としていますが、ASME B16.34 は、圧力温度定格、材料、寸法、試験、マーキングなど、該当するフランジ付き、ねじ付き、溶接エンド バルブに関する幅広い要件をカバーしています。{{3}

WCB は高温サービスに適していますか?{0}}

WCB は多くの一般産業サービスに使用できますが、適合性は実際の圧力温度条件と適用される材料の定格によって異なります。{0}より高温の用途では、WC6 や WC9 などの合金鋼グレードを検討できます。-

グローブバルブとゲートバルブの違いは何ですか?

一般にグローブバルブは絞りや流量調整に好まれますが、ゲートバルブは主に遮断に使用されます。通常、グローブ バルブはより大きな圧力降下を生成しますが、ゲート バルブは完全に開いたときに比較的低い抵抗の流路を提供できます。-
