API 602 フランジ ゲート バルブは、最も一般的な接続タイプであるフランジ接続を備えたゲート バルブです。フランジ ゲート バルブはパイプラインで使用すると安定して信頼性が高く、高圧用途に最適です。フランジ ゲート バルブの開閉機構は、流体の方向に対して垂直に移動するゲートで構成されています。ゲート バルブは完全に開くか完全に閉じるかしかできず、調整や絞りには適していません。ゲートには 2 つのシール面があり、通常はくさび形を形成します。くさびの角度はバルブの仕様によって異なりますが、通常は約 50 度です。この設計は、華氏 252 度までの中程度の温度の媒体に適しています。
API 602 鍛造ゲートバルブ仕様
| 設計基準 | API 602. ASME B 16.34 |
| 圧力/温度チャート | ASME B16.34 |
| 対面ディメンション | VIHUNG スタンダード |
| 試験基準 | 598 の |
| フランジの詳細 | ASME B16.5 最大 4"、DIN / BS IS JIS |
| 突合せ溶接端部の詳細 | 規格 |
| ソケット溶接端部の詳細 | 規格 |
| ねじ込み端の詳細 | ASME B1.20.1 |
| サイズ範囲 | 1/2" - 4"(DN15 - DN100) |
| ASMEクラス | クラス150～4500 |
| 材料 | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L、F347.モネル |
| トリム | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / ステリードまたはハードフェイス |
| 終了 | フランジ端、突合せ溶接端、ソケット溶接端、ねじ込み端 |
| 手術 | マニュアル |

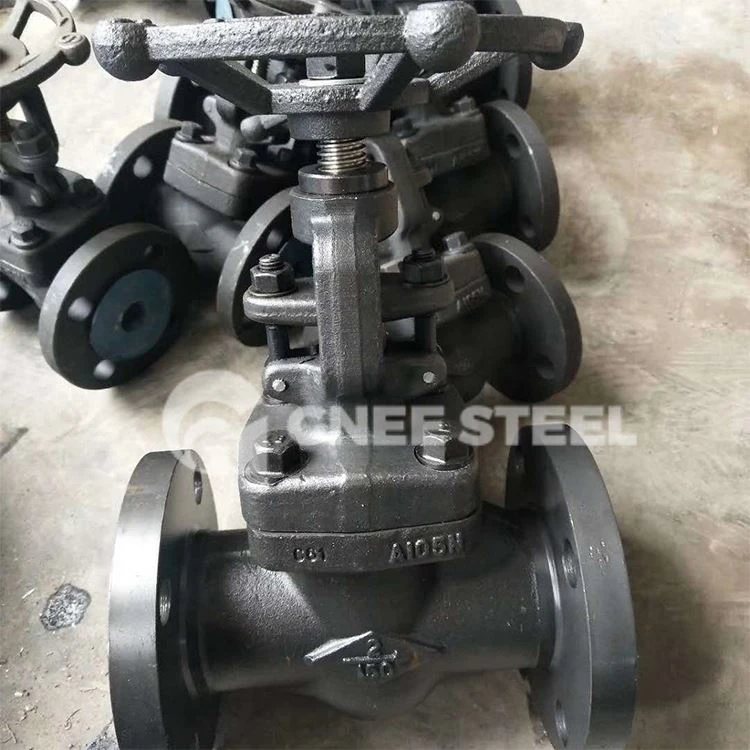

API 602 鍛造鋼バルブ
鍛鋼ゲートバルブと鋳鋼ゲートバルブの違い:
鍛鋼ゲートバルブの品質は鋳鋼ゲートバルブよりも優れています。大きな衝撃力に耐えることができ、塑性や靭性などの機械的特性も鋳鋼部品よりも優れています。ただし、公称直径は比較的小さく、通常はDN50未満です。
鋳鋼ゲートバルブの圧力定格は比較的低く、PN16、PN25、PN40、150LB-900LB などの公称圧力でよく使用されます。鍛造鋼ゲートバルブの圧力定格は高く、PN100、PN160、PN320、1500LB-3500LB などです。
鋳鋼は主に、鍛造が難しい複雑な形状の部品や、高い強度と可塑性を必要とする部品の製造に使用されます。鋳造は液体成形ですが、鍛造は塑性変形プロセスです。鍛造部品は、内部構造の改善、機械的特性の向上、結晶構造の均一化などのメリットがあります。鋳造は組織の分離や構造欠陥につながる可能性があるため、重要な部品にはこれらの利点のために鍛造が必要になることがよくあります。ただし、鋳造は、鍛造が非現実的またはコストがかかりすぎる複雑な形状の成形には依然として有利です。
