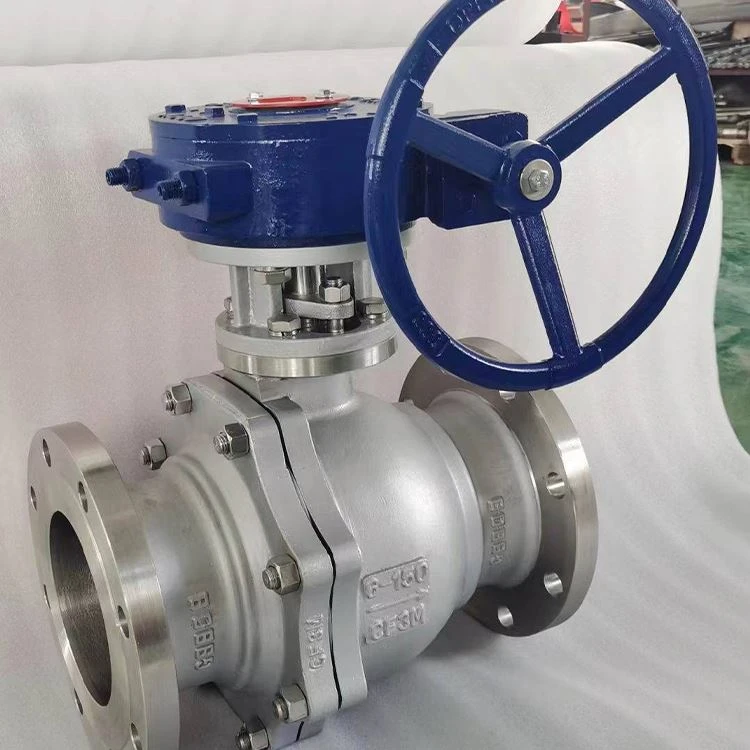

API 6D フローティング型ボールバルブ

API 6D フローティング ボール バルブとは何ですか?

フローティングボールバルブは、固定トラニオンではなく2つの弾性シートで支持されたボールを使用します。上流側にラインプレッシャーが作用すると、ボールが下流側シートに向かってわずかに移動し、しっかりとしたシールが形成されます。

フローティング ボール バルブはライン圧力とともにシール力が増大するため、シンプルでコンパクトな構造を維持しながら優れた遮断性能を発揮します。{0}}

トラニオン-取り付けの設計と比較して、フローティング ボール バルブには次のような利点があります。

製造コストの削減

コンパクトな構造

メンテナンスが簡単

中小規模のパイプラインサイズに適した優れたシール性

通常は次の用途に使用されます。NPS 1/2 ～ 10および圧力クラスまでASME クラス 1500、バルブの設計とメーカーの能力によって異なります。

規格とコンプライアンス

API 6D フローティング ボール バルブは、通常、次の規格に従って製造およびテストされます。

設計基準

API 6D – パイプラインバルブ

ISO 14313 – パイプラインバルブ

ASME B16.34 – 圧力-温度定格およびバルブ設計

API 608 – 一般産業サービス用金属ボールバルブ

寸法

ASME B16.5 – フランジ

ASME B16.10 – 面間寸法-対-

ASME B16.25 – 突合せ-溶接端

MSS SP-44 – スチールパイプラインフランジ

検査と認証

API 598 – バルブの検査と圧力テスト

API 607 または API 6FA – 耐火性テスト-

ISO 5211 – アクチュエーターの取り付け

PED 2014/68/EU (オプション)

ISO9001品質マネジメントシステム

サワーサービス用途の場合、材料は以下に準拠する必要があります。NACE MR0175 / ISO 15156.

API 6D 技術データシートをダウンロード

構造と本体構成

API 6D フローティング ボール バルブは、通常、3 つの本体設計で入手可能です。

ワンピースボディ-

コンパクトな構造

漏洩リスクが最も低い

経済的なソリューション

限られたメンテナンス能力

ユーティリティサービスやコンパクトな設置に適しています。

ツーピースボディ-

最も広く使用されている構成

シートとシールの交換が簡単

コストとメンテナンス性の優れたバランス

ほとんどの石油およびガスのパイプライン用途に適しています。

3 ピースのボディ-

完全に保守可能な設計

パイプライン接続を切断せずに内部コンポーネントを交換可能

頻繁なメンテナンスが必要な重要なプロセスシステムに最適

材料と構成オプション

材料の選択は、圧力、温度、プロセス媒体によって異なります。

材料選択ガイド

炭素鋼– 石油、ガス、一般産業サービスを最高の価値で提供します。

ステンレス鋼– 腐食性化学薬品、海水、海洋用途に適しています。

二相ステンレス鋼– 塩化物-を含む酸性のサービス環境に推奨されます。

低温炭素鋼-– 極低温および低温のパイプラインに適しています。-

技術仕様

*一般的なソフト-シート バルブは約−46度〜200度、シートの素材によって異なります。 PEEK または金属固定設計では、より高い温度が利用可能です。{1}

主要な設計機能

API 6D フローティング ボール バルブには、要求の厳しいパイプライン アプリケーションで長期的なパフォーマンスを確保するために、複数の安全性と信頼性の機能が組み込まれています。-

防爆ステム-

一体型ショルダーを備えたボトムエントリー ステムは、内圧によるステムの飛び出しを防ぎ、操作の安全性を向上させます。{0}}

防火設計-

防火構造が装備されている場合、バルブは火災によるソフトシートの損傷後も許容可能なレベルのシールを維持します。-コンプライアンスは次の方法で検証されます。API607またはAPI 6FA火災試験。

-静電気防止装置

ボール、ステム、本体間の導電パスが静電気を安全に放散し、可燃性媒体の発火リスクを軽減します。

セルフリリーフシートの設計-

API 6D フローティング ボール バルブの多くは、過剰なキャビティ圧力を上流側に自動的に解放する自己緩和シートを備えており、熱膨張による圧力上昇を防ぎます。-この機能が利用できるかどうかは、バルブの設計によって異なります。

低い作動トルク

精密に加工されたボールと最適化されたシート形状により摩擦が低減され、スムーズな手動操作が可能になり、アクチュエータのトルク要件が最小限に抑えられます。-

ISO 5211 マウンティングパッド

ISO 5211 取り付けパッドを使用すると、追加のブラケットなしで空気圧または電動アクチュエータを直接取り付けることができます。

オプションの構成

プロジェクトの要件に応じて、API 6D フローティング ボール バルブには以下も付属する場合があります。

埋設または極低温サービス用の拡張ステム

安全操作のためのロック装置

ライブロードされたステム パッキングによる逃散ガス制御の向上-

NACE MR0175 / ISO 15156 準拠の材料

摩耗性または高温での使用に適した-金属固定構造-

API 6D フローティング ボール バルブの選び方

適切なバルブの選択は、動作圧力、温度、プロセス媒体、およびメンテナンス要件によって異なります。

バルブを選択する際、購入者は次のことも考慮する必要があります。

パイプライン圧力クラス

動作温度

媒体の腐食性

必要なシャットオフ性能-

自動化の要件

メンテナンスのアクセシビリティ

適切な材料を選択すると、バルブの寿命が大幅に向上し、メンテナンスコストが削減されます。

材料と圧力クラスの推奨事項を取得する

代表的な用途

API 6D フローティング ボール バルブは、信頼性の高い絶縁と長い耐用年数を必要とするパイプライン システムで広く使用されています。

典型的なアプリケーションには次のようなものがあります。

石油およびガス収集システム

原油および精製製品のパイプライン

天然ガスの輸送と流通

石油化学処理プラント

LNG施設

水処理システム

オフショアプラットフォーム

CO₂輸送パイプライン

ユーティリティおよび産業プロセス配管

よくある質問

API 6D ボールバルブと API 608 ボールバルブの違いは何ですか?

API 6D は、石油およびガスの輸送システムで使用されるパイプライン バルブに特に適用され、設計検証、防火性能、運用の信頼性に関する追加要件が伴います。- API 608 は産業プロセス配管用の汎用金属ボール バルブを対象とし、パイプライン サービスが指定されている API 6D を置き換えるものではありません。{4}

フローティング ボール バルブとトラニオン ボール バルブ-どちらを選択すればよいですか?

フローティング ボール バルブは、コンパクトでコスト効率の高い設計で優れたシールを提供するため、通常、小型で中程度の流量条件に適しています。{0}}

より大きな直径や、高差圧下でより低い操作トルクが必要な用途の場合は、通常、トラニオン取り付けのボールバルブが適しています。{0}

API 6D フローティング ボール バルブはサワー サービスに適していますか?

はい。に準拠した材料で製造された場合NACE MR0175 / ISO 15156, API 6D フローティング ボール バルブは、H₂S- を含む環境に適しており、硫化物応力亀裂の防止に役立ちます。

座面の素材は何を選べばいいのでしょうか？

PTFE– 汎用石油、ガス、水道サービス-

RPTFE– 強度と耐摩耗性の向上

ピーク– 高温および高圧の用途

メタルシート– 高温、研磨媒体、過酷な使用

シートの材質は、温度だけではなく常にプロセス条件に従って選択する必要があります。

どのような接続が利用可能ですか?

一般的なエンド接続には次のものがあります。

レイズドフェイス (RF) フランジ

リングタイプジョイント（RTJ）フランジ

突合せ溶接(BW)

ソケットウェルド(SW)

選択は、圧力クラス、配管設計、およびメンテナンス要件によって異なります。
