製品の説明
A105ボールバルブは、API 6D、ASME B16.34、およびNACE MR0175標準に準拠するように設計されています。エンド接続は、フランジ、バット-溶接、ソケット-溶接、またはDN15からDN200の範囲の名目サイズのスレッドオプションで使用できます。マニュアル、空気圧、または電気アクチュエーターなど、さまざまなドライブタイプで構成でき、長い-距離パイプライン、都市ガス分布システム、化学植物のアプリケーションの高-圧力シャット-の高-圧力シャット-に広く使用されています。
特徴：
高強度：485 MPa以上の引張強度、250 MPa以上の降伏強度、および4以上のバースト安全係数を持つ積分鍛造A105バルブ本体。
高シーリング：ボールとシートはペアに囲まれており、表面ニッケル-メッキまたはハードアロイ-が超音波スプレーを介してコーティングされ、ANSI/FCI 70 - 2クラスVIゼロリークが達成されます。スプリング装填されたシートは、摩耗を自動的に補正します。
耐火＆anti - static：グラファイトパッキングは、火災中に二次シーリングを形成します。茎、ボール、バルブのボディの間の導電性スプリングは、10Ω以下の抵抗を保証します。
茎の吹き飛ばし防止：ボンネットリバース-シーリング構造を備えたボトム-マウントされたステムは、ステムの排出を防ぎ、オンラインパッキングの交換を可能にします。
複数の接続オプション：フランジドエンドはASME B16.5に準拠しています。バット-溶接はASME B16.25で終了し、直接パイプラインの設置のためにANSI B1.20.1（NPT）で端が端が端されます。
簡単なメンテナンス：2つの-ピースまたは3つの-ピースデザインが、パイプラインの分解なしでボールとシートの抽出を可能にします。拡張ボンネット設計により、断熱材とリモート操作が容易になります。
製品仕様
圧力評価：クラス900lb
ボディ：A105
ボール：SS316
STEM：A182 F316
座席：デブロン
基準
設計と製造：API 6d
対面：ASME B16.10
フランジ付き端：ASME B16.5
テストと検査：API 598
選択キーポイント
1.動作パラメーター：メディア、温度、および圧力に基づいてバルブボディ材料を決定します。 A105は、- 29度から425度で動作する非-腐食性または軽度の腐食性媒体に適しています。 H₂sを含む天然ガスの場合、NACE MR0175硫黄耐性バージョンを選択します。 -46度以下の温度については、LF2鍛造鋼を使用します。
2。シーリングタイプ：室温のクリーンメディアの場合、PTFEまたはr - PTFEソフトシールを選択します。粒子を含むメディアまたは高温では、Stellite Metal Hard Sealsを選択します。
3。接続タイプ：高-圧力、大きな-直径のメインライン、select butt -溶接端。頻繁にメンテナンスを行う領域の場合、フランジの端を選択します。小さな-直径スキッド-マウントされた機器の場合、内部スレッドまたはソケット溶接を選択します。
4。作動：
-マニュアル：偶発的な操作を防ぐためのキーホールを備えたハンドルまたはギアボックス。
- pneumatic：double - actionまたはspring -リターン、ソレノイドバルブ、フィルター-圧力低下バルブ、および制限スイッチを装備します。
- electric：on -オフまたは変調型、爆発-証明EXD IIC T6、IP68。
5。追加の機能：地下設置のために、バルブステムと保護カバーを延長する必要があります。蒸気操作には、熱散逸ブラケットを提供する必要があります。双方向シーリングの場合、DIB-1構造を選択する必要があります。

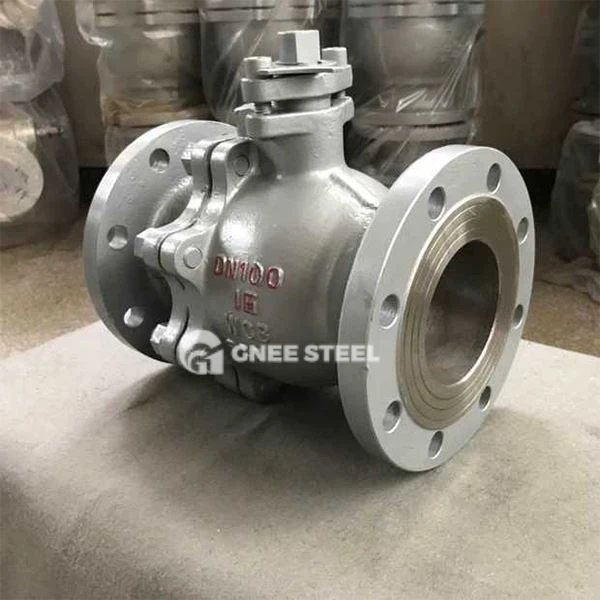

A105ボールバルブ
